Задняя силовая розетка установка. Camry ASV50

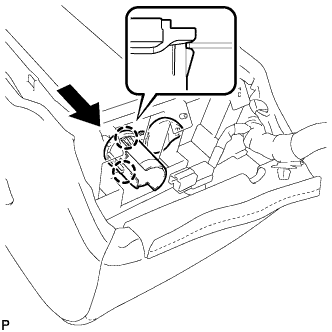

Установите крышку задней силовой розетки и закрепите ее 2 захватами, как показано на рисунке.

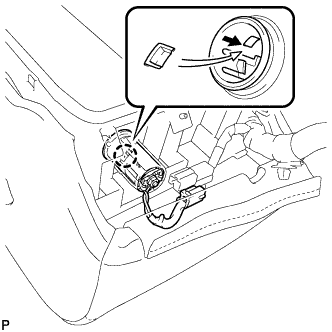

Введите в зацепление захват и установите задний электрический ввод № 1 в сборе, как показано на рисунке.

Подсоедините разъем.

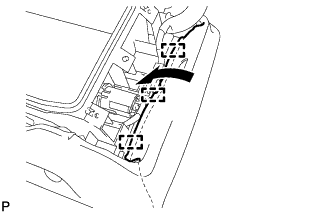

Установите обивку центрального подлокотника заднего сиденья в первоначальное положение, как показано на рисунке, и закрепите 3 захватами.

Введите зажим в зацепление.

Установите пластину подлокотника заднего сиденья на коробку центрального подлокотника заднего сиденья в сборе.

Подсоедините все разъемы к переключателю управления охладителем в сборе.

Установите переключатель управления охладителем в сборе и введите в зацепление 4 захвата.

Введите в зацепление 3 направляющих и 8 захватов.

Установите пластину подлокотника заднего сиденья и закрепите ее винтом.

Вставьте направляющую.

Установите крышку центрального подлокотника заднего сиденья в сборе и закрепите ее 2 винтами.

Установите коробку центрального подлокотника заднего сиденья в сборе на центральный подлокотник заднего сиденья в сборе и введите в зацепление 4 крепления.

Установите кронштейн центрального подлокотника сиденья в сборе, закрепив его 2 болтами и 2 шайбами.

Момент затяжки:

6,0 N*m{61 kgf*cm, 53 in.*lbf}

Введите в зацепление 3 зажима.

Введите в зацепление 2 захвата.

Установите раму спинки центрального заднего сиденья вместе с обивкой и подушкой и закрепите 2 гайками.

Момент затяжки:

6,0 N*m{61 kgf*cm, 53 in.*lbf}

Вставьте 4 направляющих и введите в зацепление 6 захватов, чтобы закрепить внутреннюю пластину центрального подлокотника сиденья.

Установите спинку центрального сиденья в сборе в салоне.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Введите в зацепление крепление.

Закрепите спинку центрального сиденья в сборе 2 болтами.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Подсоедините разъем.

Установите спинку левого заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Установите спинку левого заднего сиденья в сборе и закрепите ее 2 болтами и 2 гайками.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Введите в зацепление 2 крюка, чтобы закрепить крышку.

Подсоедините 2 ремня безопасности заднего сиденья к 2 направляющим плечевых креплений ремней заднего сиденья.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Подсоедините все разъемы и зажимы к левой скобе крепления системы безопасности для детей в сборе.


Установите спинку правого заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Установите спинку правого заднего сиденья в сборе и закрепите ее 2 болтами и 2 гайками.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Введите в зацепление 2 крюка, чтобы закрепить крышку.

Подсоедините ремень безопасности заднего сиденья к направляющей плечевого крепления ремня заднего сиденья.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Подсоедините все разъемы и зажимы к правой скобе крепления системы безопасности для детей в сборе.


Установите 2 обивки спинок задних сидений и введите в зацепление 4 захвата.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Установите новое крепление подушки заднего сиденья и закрепите его захватом.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Поместите подушку заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Для моделей с системой подогрева сидений:

1. Подсоедините 2 разъема подогревателя сиденья.


Закрепите 2 крепления подушки заднего сиденья в сборе на кузове автомобиля, как показано на рисунке.

Убедитесь, что подушка заднего сиденья в сборе установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки заднего сиденья следите за тем, чтобы пряжки ремня безопасности не оказались под подушкой сиденья.
