  1. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ

Педаль Акселератора -- Установка



1. УСТАНОВИТЕ ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ
ПРИМЕЧАНИЕ:
  1. Предохраняйте педаль акселератора от ударов.
  2. Не разбирайте педаль акселератора в сборе.

  1. Предварительно закрепите датчик педали акселератора в сборе с помощью 2 болтов.



    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Ar-Fe.Система Sfi.Педаль акселератора установка

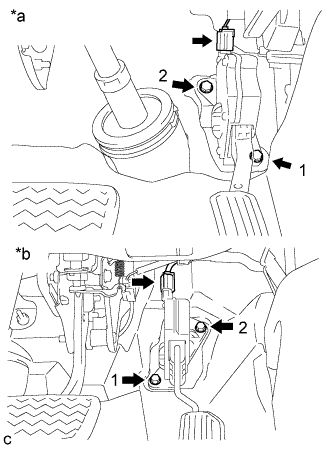

  1. Затяните 2 болта в порядке, указанном на рисунке.

    Обозначения на рисунке
    *a
    		Для моделей с левосторонним рулевым управлением:
    *b
    		Для моделей с правосторонним рулевым управлением:
    Момент затяжки:
    5,4 N*m{55 kgf*cm, 48 in.*lbf}

  1. Подсоедините разъем педали акселератора.
