Педаль стояночного тормоза (для моделей с правосторонним рулевым управлением) повторная сборка. Camry ASV50

Тормоза. Camry ASV50 GSV50 ACV51
Стояночный Тормоз. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ НАКЛАДКУ ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА

  2. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

  3. УСТАНОВИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ

Педаль Стояночного Тормоза (Для Моделей С Правосторонним Рулевым Управлением) -- Повторная Сборка



1. УСТАНОВИТЕ НАКЛАДКУ ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА

  1. Установите накладку на педаль стояночного тормоза.



2. УСТАНОВИТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Закрепите выключатель стояночного тормоза в сборе на педали стояночного тормоза в сборе винтом.

    Момент затяжки:
    3,2 N*m{33 kgf*cm, 28 in.*lbf}


3. УСТАНОВИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ

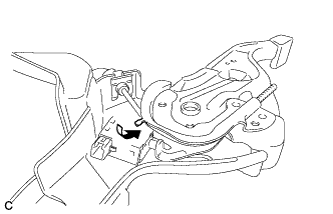

  1. Пропустите трос привода стояночного тормоза № 1 в сборе через педаль стояночного тормоза в сборе.

  1. Установите фиксатор на трос привода стояночного тормоза № 1 в сборе.

  1. Предварительно установите регулировочную гайку.



    Camry ASV50 GSV50 ACV51

  1. Загните захват педали стояночного тормоза.
