Педаль стояночного тормоза (для моделей с правосторонним рулевым управлением) разборка. Camry ASV50

Тормоза. Camry ASV50 GSV50 ACV51
Стояночный Тормоз. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ

  2. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ

  3. СНИМИТЕ НАКЛАДКУ ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА

Педаль Стояночного Тормоза (Для Моделей С Правосторонним Рулевым Управлением) -- Разборка



1. СНИМИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 1 В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Подтяните захват педали стояночного тормоза.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить трос привода стояночного тормоза № 1 в сборе.


    Camry ASV50 GSV50 ACV51

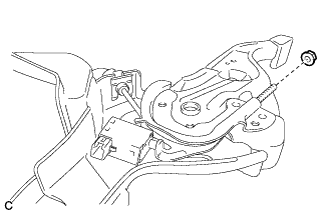

  1. Отверните регулировочную гайку.



    Camry ASV50 GSV50 ACV51

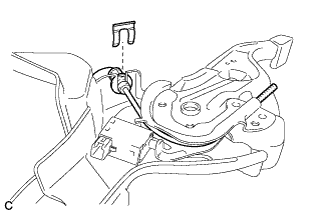

  1. Снимите фиксатор с троса привода стояночного тормоза № 1 в сборе.

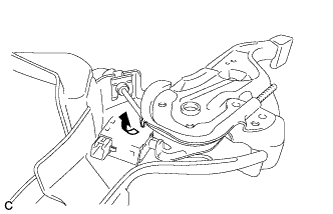

  1. Снимите трос привода стояночного тормоза № 1 в сборе с педали стояночного тормоза в сборе.



2. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ


    Camry ASV50 GSV50 ACV51

  1. Отверните винт и снимите выключатель стояночного тормоза с педали стояночного тормоза в сборе.



3. СНИМИТЕ НАКЛАДКУ ПЕДАЛИ СТОЯНОЧНОГО ТОРМОЗА

  1. Снимите накладку педали стояночного тормоза с педали стояночного тормоза в сборе.
