Педаль Стояночного Тормоза (Для Моделей С Левосторонним Рулевым Управлением) -- Снятие |
| 1. МЕРЫ ПРЕДОСТОРОЖНОСТИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед началом обслуживания обязательно изучите раздел "Меры предосторожности" (Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи (Нажмите здесь).
| 2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
- ПРИМЕЧАНИЕ:
- После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
| 3. СНИМИТЕ ОПОРУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
- Для моделей с U660E: (Нажмите здесь).
- Для моделей с U760E: (Нажмите здесь).
- Для моделей с U241E: (Нажмите здесь)
| 4. СНИМИТЕ ПОДУШКУ БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ (для моделей с подушкой безопасности для защиты коленей водителя) |
- ПРЕДОСТЕРЕЖЕНИЕ:
- При хранении подушку безопасности № 1 для защиты ног следует укладывать так, чтобы сторона, в направлении которой происходит развертывание подушки безопасности, была обращена вверх.
Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).
Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
Выверните 4 болта.
 |
Освободите 2 захвата и отсоедините разъем DLC3.
Освободите 2 крепления и снимите подушку безопасности № 1 для защиты ног в сборе.
- ПРИМЕЧАНИЕ:
- При снятии подушки безопасности № 1 для защиты ног в сборе будьте осторожны, чтобы не вытянуть жгут проводов подушки безопасности.
 |
С помощью отвертки с обернутым клейкой лентой концом расцепите защелку разъема подушки безопасности.
Обозначения на рисунке *1 Защитная клейкая лента *2 Разъем подушки безопасности *3 Замок разъема подушки безопасности
 |
Отсоедините разъем подушки безопасности и снимите подушку безопасности № 1 для защиты ног в сборе.
- ПРИМЕЧАНИЕ:
- При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
| 5. СНИМИТЕ ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ (для моделей с интеллектуальной системой посадки и запуска) |
Расцепите зажим.
 |
Выверните болт.
Отсоедините разъем и снимите внутреннюю антенну электронного ключа № 1 в сборе.
- ПРИМЕЧАНИЕ:
- При снятии внутренней антенны электронного ключа в сборе соблюдайте осторожность. В случае падения антенны замените ее новой.
| 6. СНИМИТЕ ПРАВЫЙ ДЕРЖАТЕЛЬ НАПОЛЬНОГО КОВРИКА |
Снимите 2 фиксатора.
 |
Освободите 2 направляющих и снимите правый держатель напольного коврика.
| 7. СНИМИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).
Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
Отогните коврик.
Отсоедините разъемы от центрального блока управления системы SRS, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
 |
Выверните 3 болта и снимите блок управления системы SRS.
| 8. ОСЛАБЬТЕ РЕГУЛИРОВОЧНУЮ ГАЙКУ |
Отверните контргайку и ослабьте регулировочную гайку.
Обозначения на рисунке *1 Контргайка *2 Регулировочная гайка
 |
| 9. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 4 В СБОРЕ |

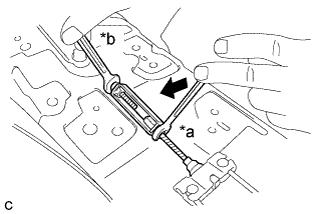

Отсоедините трос привода стояночного тормоза № 4 в сборе от педали стояночного тормоза, как показано на рисунке.
Обозначения на рисунке *a Поверните *b Удерживайте
 |
| 10. СНИМИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |
Отогните напольный коврик.

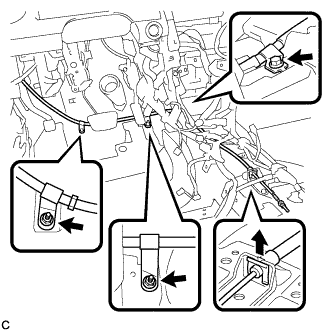

Снимите фиксатор с троса привода стояночного тормоза № 1 в сборе.
 |
Выверните болт, отверните 2 гайки и отсоедините трос привода стояночного тормоза № 1 в сборе.

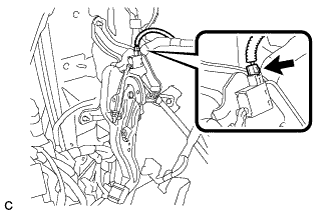

Отсоедините разъем выключателя стояночного тормоза.
 |

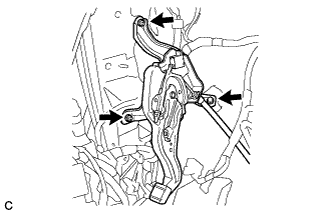

Отверните 2 гайки и снимите педаль стояночного тормоза в сборе.
 |
