Педаль Стояночного Тормоза (Для Моделей С Правосторонним Рулевым Управлением) -- Снятие |
| 1. МЕРЫ ПРЕДОСТОРОЖНОСТИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".
для моделей с датчиком рысканья встроенного типа: (Нажмите здесь).
- ПРИМЕЧАНИЕ:
- После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечаниями относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи (Нажмите здесь).
| 2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ |
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
- ПРИМЕЧАНИЕ:
- После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).
| 3. УСТАНОВИТЕ ПЕРЕДНИЕ КОЛЕСА СТРОГО ПРЯМО |
| 4. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО |
| 5. СНИМИТЕ ОПОРУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).
| 6. СНИМИТЕ ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ (для моделей с датчиком рысканья встроенного типа) |
| 7. СНИМИТЕ ДАТЧИК РЫСКАНЬЯ (для моделей с датчиком рысканья отдельного типа) |
Отсоедините разъем от датчика рыскания.
 |
Выверните 2 гайки и снимите датчик рысканья.
| 8. СНИМИТЕ ВНУТРЕННЮЮ АНТЕННУ ЭЛЕКТРОННОГО КЛЮЧА № 3 В СБОРЕ (для моделей с датчиком рысканья отдельного типа) |
| 9. СНИМИТЕ КРОНШТЕЙН ДАТЧИКА РЫСКАНЬЯ (для моделей с датчиком рысканья отдельного типа) |
Освободите 2 зажима и снимите жгуты проводов.
 |
Выверните 2 болта и снимите кронштейн датчика рысканья.
| 10. СНИМИТЕ ПРАВЫЙ ДЕРЖАТЕЛЬ НАПОЛЬНОГО КОВРИКА |
Снимите 2 фиксатора.
 |
Освободите 2 направляющих и снимите правый держатель напольного коврика.
| 11. СНИМИТЕ ЦЕНТРАЛЬНЫЙ БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).
Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.
- ПРЕДОСТЕРЕЖЕНИЕ:
- После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
Отогните коврик.
Отсоедините разъемы от центрального блока управления системы SRS, как показано на рисунке.
- ПРИМЕЧАНИЕ:
- При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
 |
Выверните 3 болта и снимите блок управления системы SRS.
| 12. СНИМИТЕ ВЕРХНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Освободите 2 захвата и 4 фиксатора, и снимите верхнюю отделочную накладку панели приборов, как показано на рисунке.
 |
Для моделей с интеллектуальной системой посадки и запуска:
Отсоедините разъем.
| 13. СНИМИТЕ ДЕФЛЕКТОР № 1 ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).
| 14. СНИМИТЕ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ В СБОРЕ |
Для моделей с наклонной телескопической рулевой колонкой с ручным приводом:
С помощью рычага наклона и телескопического изменения высоты полностью выдвиньте и опустите рулевую колонку.
С помощью съемника молдингов отцепите 4 фиксатора и 2 направляющие.
 |
Для моделей с левосторонним рулевым управлением:
Освободите 3 захвата, 7 фиксаторов и 4 направляющие.
Для моделей с правосторонним рулевым управлением:
Освободите 4 захвата, 5 фиксаторов и 4 направляющих, как показано на рисунке.
Отсоедините все разъемы.
Снимите облицовку панели управления в сборе, как показано на рисунке.
 |
| 15. СНИМИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).
| 16. СНИМИТЕ ВОЗДУХОВОД № 2 В СБОРЕ |
Выверните болт.
 |
Освободите 2 захвата, чтобы снять воздуховод № 2 в сборе.

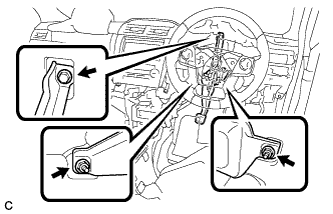

| 17. ОТСОЕДИНИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).
| 18. СНИМИТЕ ПРОМЕЖУТОЧНЫЙ ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ В СБОРЕ |
- УКАЗАНИЕ:
- Выполните действия в том же порядке, что и для левой стороны (Нажмите здесь).
| 19. ОСЛАБЬТЕ РЕГУЛИРОВОЧНУЮ ГАЙКУ |
Отверните контргайку и ослабьте регулировочную гайку.
Обозначения на рисунке *1 Контргайка *2 Регулировочная гайка
 |
| 20. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 4 В СБОРЕ |

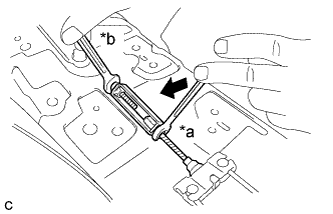

Отсоедините трос привода стояночного тормоза № 4 в сборе от педали стояночного тормоза, как показано на рисунке.
Обозначения на рисунке *a Поверните *b Удерживайте
 |
| 21. СНИМИТЕ ПЕДАЛЬ СТОЯНОЧНОГО ТОРМОЗА В СБОРЕ |

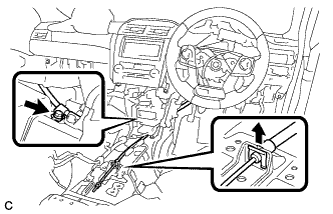

Снимите фиксатор с троса привода стояночного тормоза № 1 в сборе.
 |
Выверните болт и отсоедините трос привода стояночного тормоза № 1 в сборе.

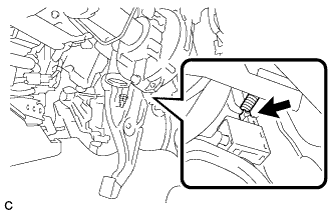

Отсоедините разъем выключателя стояночного тормоза.
 |
Отверните 2 гайки и снимите педаль стояночного тормоза в сборе.
 |
