Обивка крыши снятие. Camry ASV50

Освободите 10 захватов и снимите опорную накладку передней левой двери.

Снимите фиксатор.

Освободите 2 фиксатора и снимите боковую отделку торпедо кузова с левой стороны кожуха.

Снимите уплотнитель обшивки проема левой передней двери.

Оттяните верхнюю часть обивки внутрь салона и отсоедините обивку от основания 2 фиксаторов.

УКАЗАНИЕ:

Обивка левой стойки ветрового стекла должна повиснуть на фиксаторе обивки стойки ветрового стекла.

Нажимая на выступы фиксатора обивки стойки ветрового стекла в направлении, указанном стрелкой (A) на рисунке, отцепите фиксатор обивки стойки ветрового стекла.

Оттяните обивку в направлении, указанном стрелкой (B) на рисунке, чтобы освободить 2 направляющих и снять обивку левой стойки ветрового стекла.

Защитите подушку безопасности занавесочного типа в сборе.

1. Накройте подушку безопасности куском ткани или нейлона и закрепите края покрытия клейкой лентой, как показано на рисунке.


   ПРИМЕЧАНИЕ:

   Как только обивка стойки ветрового стекла будет снята, закройте подушку безопасности занавесочного типа защитным покрытием.

Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

ПРИМЕЧАНИЕ:

Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите описанный выше шаг для другого крепления.


Снимите подушку заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Освободите захват и снимите крепление подушки заднего сиденья.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Порядок выполнения работ одинаков для правой и левой стороны.

Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня левого заднего сиденья.

Выверните болт.

Освободите крюк и снимите боковую спинку левого заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня правого заднего сиденья.

Выверните болт.

Освободите крюк и снимите боковую спинку правого заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Снимите ремень безопасности заднего сиденья с направляющей плечевого крепления ремня центрального заднего сиденья.

Сложите спинку левого заднего сиденья в сборе.

Освободите фиксатор, как показано на рисунке.

Выверните 2 болта и снимите спинку левого заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Сложите спинку правого заднего сиденья в сборе.

Освободите фиксатор, как показано на рисунке.

Выверните 2 болта и снимите спинку правого заднего сиденья в сборе.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Открепите крепление подушки сиденья от кузова автомобиля, как показано на рисунке.

ПРИМЕЧАНИЕ:

Поскольку каркас подушки легко деформируется, аккуратно соблюдайте приведенные ниже указания.

1. Выберите крепление, которое будет отсоединяться первым. Расположите руки рядом с креплением, как показано на рисунке. Затем поднимите подушку сиденья, чтобы отсоединить крепление.


2. Повторите описанный выше шаг для другого крепления.


Для моделей с системой подогрева сидений:

1. Отсоедините 2 разъема подогревателя сиденья.


Снимите подушку заднего сиденья в сборе.

Освободите захват и снимите крепление подушки заднего сиденья.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Освободите 4 захвата и снимите 2 обивки спинок задних сидений.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Отсоедините все разъемы и зажимы от левой скобы крепления системы безопасности для детей сиденья в сборе.


Отсоедините 2 ремня безопасности заднего сиденья от 2 направляющих плечевых креплений ремней заднего сиденья.

Расцепите 2 крюка и отсоедините крышку.

Выверните 2 гайки, 2 болта и снимите спинку левого заднего сиденья в сборе.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Отсоедините все разъемы и зажимы от правой скобы крепления системы безопасности для детей сиденья в сборе.


Освободите ремень безопасности заднего сиденья от направляющей плечевого крепления ремня заднего сиденья.

Расцепите 2 крюка и отсоедините крышку.

Выверните 2 гайки, 2 болта и снимите спинку правого заднего сиденья в сборе.

Отсоедините разъем.

Отверните 2 болта.

Освободите крепление и снимите спинку центрального сиденья в сборе, как показано на рисунке.

Освободите 6 захватов и снимите опорную накладку левой задней двери.

УКАЗАНИЕ:

Освободите захваты с задней стороны опорной накладки.

Снимите уплотнитель обшивки проема левой задней двери.

Освободите 3 захвата и снимите накладку крепления поясного ремня безопасности.

Выверните болт и отсоедините напольное крепление переднего ремня с катушкой и преднатяжителем в сборе.

Освободите 2 захвата и 3 фиксатора, и снимите нижнюю облицовочную накладку левой средней стойки кузова.

Выверните 2 винта.

Освободите фиксатор.

Пропустите напольное крепление левого внешнего переднего ремня через верхнюю левую внутреннюю боковую облицовку средней стойки и снимите эту облицовку.

Выверните болт.

Освободите захват, 2 фиксатора и направляющую, и снимите левую боковую накладку заднего сиденья.

Освободите 5 фиксаторов.

Освободите направляющую и снимите левую внутреннюю боковую облицовку крыши.

Отсоедините 2 захвата и сдвиньте крышку держателя стойки внутреннего зеркала заднего вида в направлении, указанном на рисунке стрелкой.

Освободите 6 захватов и снимите крышку держателя стойки внутреннего зеркала заднего вида.

Освободите 2 захвата и снимите крышку датчика дождя, как показано на рисунке.

С помощью съемника молдингов освободите 4 фиксатора.

Отсоедините разъем и снимите вещевой ящик в облицовке крыши.

С помощью съемника молдингов освободите 4 фиксатора.

Отсоедините разъем и снимите вещевой ящик в облицовке крыши.

С помощью съемника молдингов отцепите 4 захвата.

Отсоедините разъем и снимите лампу направленного освещения в сборе.

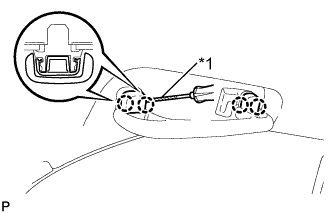

С помощью отвертки освободите 4 захвата и снимите 2 крышки верхних поручней.

ПРИМЕЧАНИЕ:

При поддевании крышек верхнего поручня не прилагайте чрезмерных усилий, чтобы не допустить их деформации.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

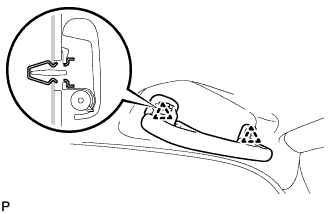

Расцепите 2 фиксатора и снимите верхний поручень в сборе.

Освободите 2 фиксатора с кузова автомобиля.

УКАЗАНИЕ:

Порядок выполнения работ такой же, как для правой стороны.

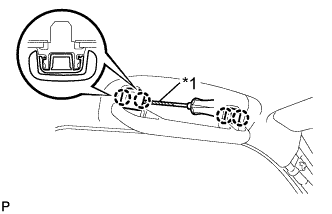

С помощью отвертки освободите 4 захвата и снимите 2 крышки верхних поручней.

ПРИМЕЧАНИЕ:

При поддевании крышек верхнего поручня не прилагайте чрезмерных усилий, чтобы не допустить их деформации.

УКАЗАНИЕ:

Конец отвертки перед использованием следует изолировать клейкой лентой.

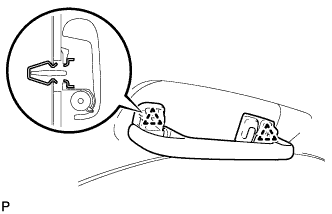

Освободите 2 фиксатора и снимите левый задний верхний поручень в сборе.

Снимите 2 фиксатора с кузова автомобиля.

Снимите молдинг обшивки проема люка.

С помощью съемника молдингов освободите 4 захвата и снимите крышку кронштейна противосолнечного козырька.

Выверните 2 винта и снимите левый противосолнечный козырек в сборе.

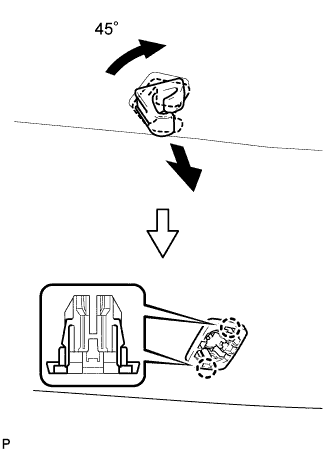

Поверните держатель козырька примерно на 45° и вытяните его, как показано на рисунке.

Расцепите 2 захвата и снимите держатель противосолнечного козырька.

УКАЗАНИЕ:

Действуя аналогичным образом, снимите другой держатель противосолнечного козырька.

Для моделей с датчиком дождя:

1. Отсоедините разъем от датчика дождя.

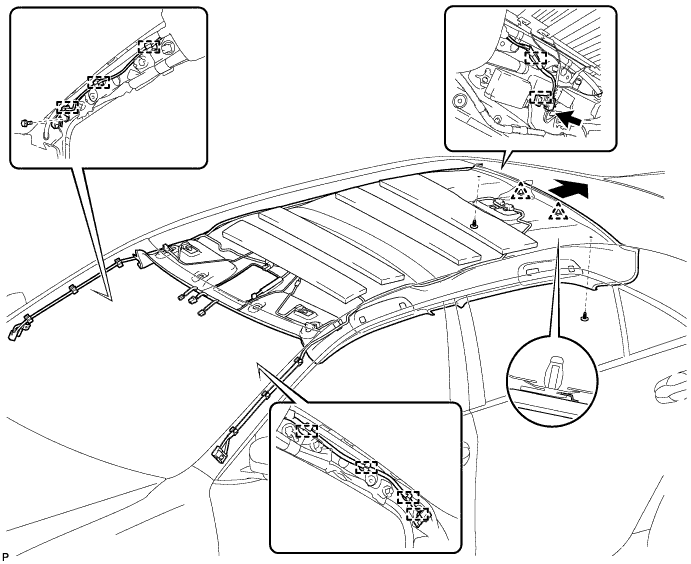

Отсоедините разъем от внутреннего зеркала заднего вида.

Выверните болт и отсоедините кронштейн от правой передней стойки.

Открепите 3 зажима от правой передней стойки.

Открепите 4 зажима от левой передней стойки.

Освободите 2 зажима и отсоедините разъем от правой задней стойки.

Снимите 2 фиксатора.

Сдвиньте обивку крыши в сборе, чтобы освободить 2 фиксатора, как показано на рисунке.

УКАЗАНИЕ:

Оставьте 2 фиксатора в автомобиле.

Снимите обивку крыши в сборе с автомобиля и вынесите ее через дверь переднего пассажира.

ПРИМЕЧАНИЕ:

Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

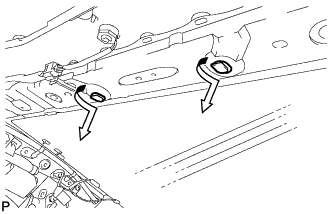

Снимите 2 фиксатора с кузова автомобиля, как показано на рисунке.

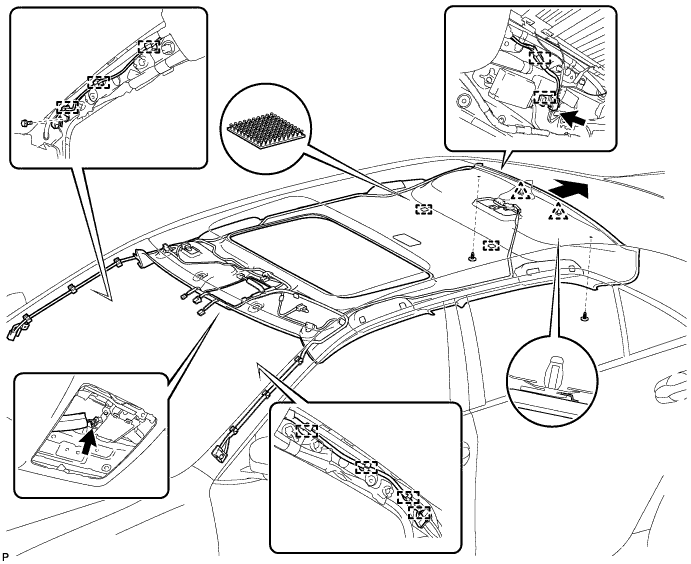

Отсоедините разъем от внутреннего зеркала заднего вида.

Отсоедините разъем от датчика дождя.

Отсоедините разъем от приводного механизма люка в сборе.

Выверните болт и отсоедините кронштейн от правой передней стойки.

Открепите 3 зажима от правой передней стойки.

Открепите 4 зажима от левой передней стойки.

Освободите 2 зажима и отсоедините разъем от правой задней стойки.

Снимите 2 фиксатора.

Отсоедините 2 фиксатора.

Сдвиньте обивку крыши в сборе, чтобы освободить 2 фиксатора, как показано на рисунке.

УКАЗАНИЕ:

Оставьте 2 фиксатора в автомобиле.

Снимите обивку крыши в сборе с автомобиля и вынесите ее через дверь переднего пассажира.

ПРИМЕЧАНИЕ:

Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

Снимите 2 фиксатора с кузова автомобиля, как показано на рисунке.
