Обивка крыши установка. Camry ASV50

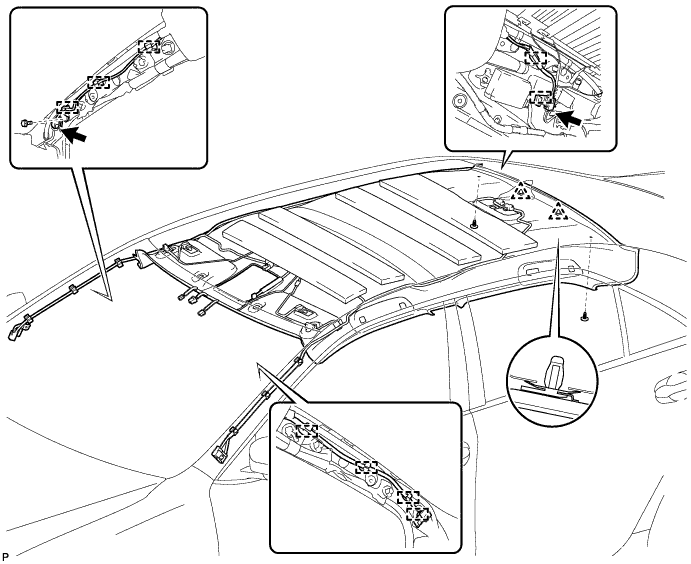

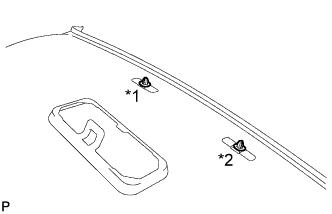

Установите 2 фиксатора на обивку крыши в сборе.

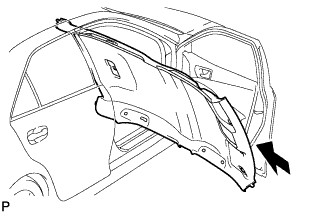

Втяните обивку крыши в сборе в автомобиль через правую переднюю дверь.

ПРИМЕЧАНИЕ:

Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

Введите в зацепление 2 фиксатора.

Закрепите обивку крыши 2 фиксаторами.

Закрепите 4 зажима на левой передней стойке.

Закрепите 3 хомута на правой передней стойке.

Подсоедините кронштейн к правой передней стойке с помощью болта.

Момент затяжки:

7,0 N*m{71 kgf*cm, 62 in.*lbf}

Подсоедините разъем к правой задней стойке и закрепите 2 зажимами.

Для моделей с датчиком дождя:

1. Подсоедините разъем к датчику дождя.


Подсоедините разъем к внутреннему зеркалу заднего вида.

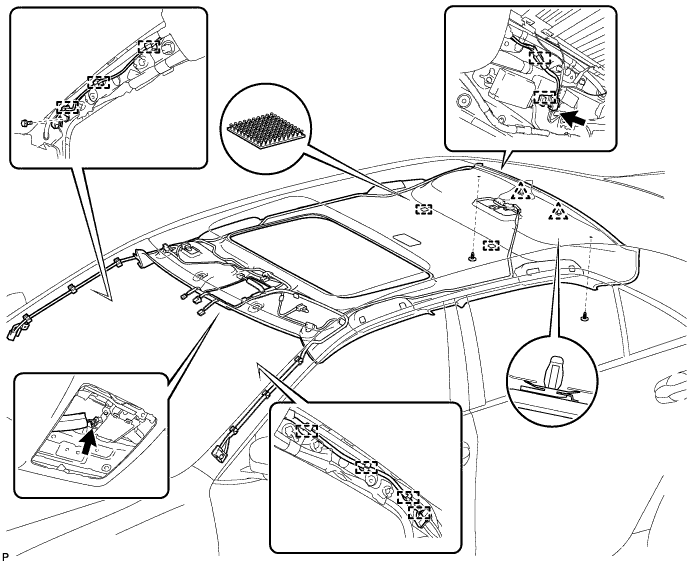

Установите 2 фиксатора на обивку крыши в сборе.

Втяните обивку крыши в сборе в автомобиль через правую переднюю дверь.

ПРИМЕЧАНИЕ:

Будьте осторожны, не повредите обивку крыши в сборе или отделку салона.

Введите в зацепление 2 фиксатора и 2 фиксатора.

Закрепите обивку крыши 2 фиксаторами.

Закрепите 4 зажима на левой передней стойке.

Закрепите 3 хомута на правой передней стойке.

Подсоедините кронштейн к правой передней стойке с помощью болта.

Момент затяжки:

7,0 N*m{71 kgf*cm, 62 in.*lbf}

Подсоедините разъем к правой задней стойке и закрепите 2 зажимами.

Подсоедините разъем к приводному механизму люка в сборе.

Подсоедините разъем к датчику дождя.

Подсоедините разъем к внутреннему зеркалу заднего вида.

Введите в зацепление 2 захвата.

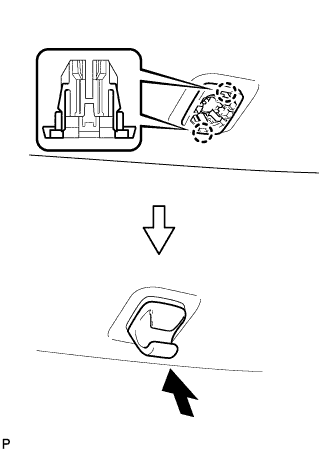

Вставьте держатель противосолнечного козырька, как показано на рисунке.

УКАЗАНИЕ:

Действуя аналогичным образом, снимите другой держатель противосолнечного козырька.

Закрепите левый противосолнечный козырек 2 винтами.

Введите в зацепление 4 захвата, чтобы установить крышку кронштейна противосолнечного козырька.

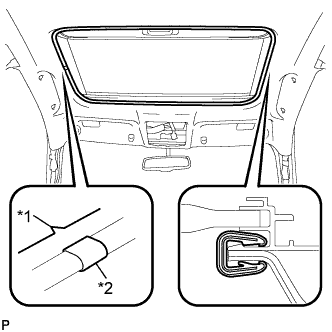

Совместите метку совмещения на молдинге с прорезью на обивке крыши и установите облицовочный молдинг проема люка.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

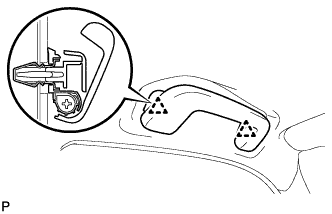

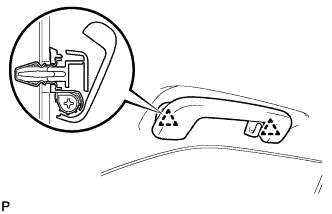

Совместите верхний поручень в сборе, как показано на рисунке.

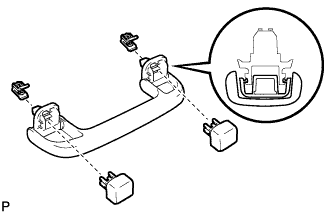

Установите верхний поручень в сборе и закрепите его 2 фиксаторами.

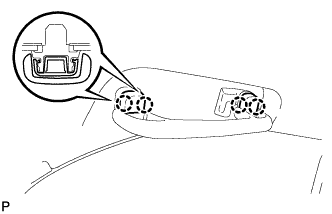

Введите в зацепление 4 захвата и установите 2 крышки верхних поручней.

УКАЗАНИЕ:

Порядок выполнения работ такой же, как для правой стороны.

Сложите левый задний верхний поручень в сборе, как показано на рисунке.

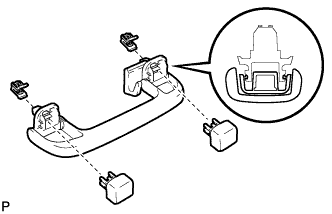

Установите левый задний верхний поручень в сборе и закрепите его 2 фиксаторами.

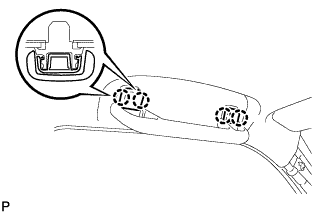

Введите в зацепление 4 захвата и установите 2 крышки верхних поручней.

Подсоедините разъем.

Введите в зацепление 4 захвата, чтобы установить лампу направленного освещения в сборе.

Подсоедините разъем.

Установите вещевой ящик в облицовке крыши в сборе и закрепите его 4 фиксаторами.

Подсоедините разъем.

Установите вещевой ящик в облицовке крыши в сборе и закрепите его 4 фиксаторами.

Введите в зацепление 2 захвата, чтобы установить крышку датчика дождя.

Введите в зацепление 6 захватов, чтобы временно закрепить крышку держателя стойки внутреннего зеркала заднего вида.

Сдвиньте крышку держателя стойки внутреннего зеркала заднего вида в направлении, указанном на рисунке стрелкой, и введите в зацепление 2 захвата, чтобы закрепить ее.

Введите в зацепление направляющую.

Установите левую внутреннюю боковую облицовку крыши в сборе и закрепите ее 5 фиксаторами.

Введите в зацепление направляющую, зажим и 2 фиксатора.

Установите левую боковую накладку заднего сиденья и закрепите болтом.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Пропустите напольное крепление левого внешнего переднего ремня через левую внутреннюю верхнюю боковую облицовку средней стойки.

Введите в зацепление фиксатор.

Установите верхнюю облицовочную накладку левой средней стойки кузова и закрепите ее 2 винтами.

Установите нижнюю облицовочную накладку левой средней стойки кузова и закрепите ее 2 захватами и 3 фиксаторами.

Закрепите напольное крепление переднего ремня с катушкой и преднатяжителем в сборе болтом.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

Убедитесь, что ELR блокирует ремень при вытяжении.

ПРИМЕЧАНИЕ:

Проверку следует выполнять при установленном переднем ремне с катушкой и преднатяжителем в сборе.

1. После установки ремня безопасности в сборе убедитесь, что он блокируется при быстром вытяжении.


Зацепите 3 захвата и установите накладку крепления поясного ремня безопасности.

Совместите метку совмещения (красную) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите опорную накладку левой задней двери и закрепите ее 6 фиксаторами.

УКАЗАНИЕ:

Введите в зацепление захваты с задней стороны опорной накладки.

Совместите метку совмещения (синюю) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой задней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Установите спинку левого заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите спинку левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Введите в соединение фиксатор, как показано на рисунке.

Поднимите спинку левого заднего сиденья в сборе.

Подсоедините ремень безопасности заднего сиденья к направляющей плечевого крепления центрального ремня заднего сиденья.

Установите спинку правого заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите спинку правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Введите в соединение фиксатор, как показано на рисунке.

Поднимите спинку правого заднего сиденья в сборе.

Установите спинку левого заднего сиденья в сборе в салоне.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Введите в зацепление крепление и закрепите боковую спинку левого заднего сиденья в сборе с помощью болта.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Подсоедините ремень безопасности заднего сиденья к направляющей плечевого крепления левого ремня заднего сиденья.

Установите спинку правого заднего сиденья в сборе в салоне.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Введите в зацепление крепление и закрепите боковую спинку правого заднего сиденья в сборе с помощью болта.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Подсоедините ремень безопасности заднего сиденья к направляющей плечевого крепления правого ремня заднего сиденья.

Установите новое крепление подушки заднего сиденья и закрепите его захватом.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Поместите подушку заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите 2 крепления подушки заднего сиденья в сборе на кузове автомобиля, как показано на рисунке.

Убедитесь, что подушка заднего сиденья в сборе установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки заднего сиденья в сборе позаботьтесь о том, чтобы пряжки ремней безопасности не оказались под подушкой заднего сиденья в сборе.

Установите спинку центрального сиденья в сборе в салоне.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Введите в зацепление крепление.

Закрепите спинку центрального сиденья в сборе 2 болтами.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Подсоедините разъем.

Установите спинку левого заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Установите спинку левого заднего сиденья в сборе и закрепите ее 2 болтами и 2 гайками.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Введите в зацепление 2 крюка, чтобы закрепить крышку.

Подсоедините 2 ремня безопасности заднего сиденья к 2 направляющим плечевых креплений ремней заднего сиденья.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Подсоедините все разъемы и зажимы к левой скобе крепления системы безопасности для детей в сборе.


Установите спинку правого заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Установите спинку правого заднего сиденья в сборе и закрепите ее 2 болтами и 2 гайками.

Момент затяжки:

18 N*m{184 kgf*cm, 13 ft.*lbf}

Введите в зацепление 2 крюка, чтобы закрепить крышку.

Подсоедините ремень безопасности заднего сиденья к направляющей плечевого крепления ремня заднего сиденья.

Для моделей с боковой подушкой безопасности заднего сиденья:

1. Подсоедините все разъемы и зажимы к правой скобе крепления системы безопасности для детей в сборе.


Установите 2 обивки спинок задних сидений и введите в зацепление 4 захвата.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Установите новое крепление подушки заднего сиденья и закрепите его захватом.

ПРИМЕЧАНИЕ:

Крепления подушки заднего сиденья не подлежат повторному использованию.

УКАЗАНИЕ:

Выполните действия в том же порядке, что и для левой стороны.

Поместите подушку заднего сиденья в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Для моделей с системой подогрева сидений:

1. Подсоедините 2 разъема подогревателя сиденья.


Закрепите 2 крепления подушки заднего сиденья в сборе на кузове автомобиля, как показано на рисунке.

Убедитесь, что подушка заднего сиденья в сборе установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки заднего сиденья следите за тем, чтобы пряжки ремня безопасности не оказались под подушкой сиденья.

Снимите защитную крышку.

Убедитесь, что фиксатор обивки стойки ветрового стекла не поврежден.

ПРИМЕЧАНИЕ:

В случае повреждения замените фиксатор обивки новым.

Установите фиксатор обивки стойки ветрового стекла на обивку левой стойки ветрового стекла.

УКАЗАНИЕ:

При установке фиксатора обивки стойки ветрового стекла ориентируйте его, как показано на рисунке.

Введите в зацепление 2 направляющих, как показано на рисунке.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами.

Совместите метку совмещения (желтую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 2 фиксатора.

Установите боковую облицовочную накладку с левой стороны кожуха в сборе и закрепите ее фиксатором.

Установите опорную накладку левой передней двери и закрепите ее 10 захватами.

Совместите метку совмещения (белую) на уплотнителе с выступающей частью кузова, указанной стрелкой на рисунке, и установите уплотнитель обшивки проема правой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.
