Головка блока цилиндров повторная сборка. Camry ASV50
УСТАНОВИТЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО
УСТАНОВИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ
УСТАНОВИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 1 С ГОЛОВКОЙ
УСТАНОВИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА
УСТАНОВИТЕ САЛЬНИК ШТОКА КЛАПАНА
УСТАНОВИТЕ ВПУСКНОЙ КЛАПАН
УСТАНОВИТЕ ВЫПУСКНОЙ КЛАПАН
УСТАНОВИТЕ ТОЛКАТЕЛЬ КЛАПАНА
Головка Блока Цилиндров -- Повторная Сборка |

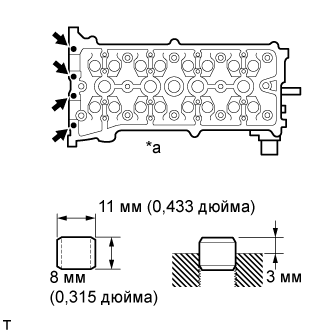

| 1. УСТАНОВИТЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО |
Пластмассовым молотком запрессуйте новые соединительные кольца до номинальной высоты выступания.
- Номинальная высота выступания:
- 3 мм (0,118 дюйма)
Обозначения на рисунке*a
| Верхняя сторона
|

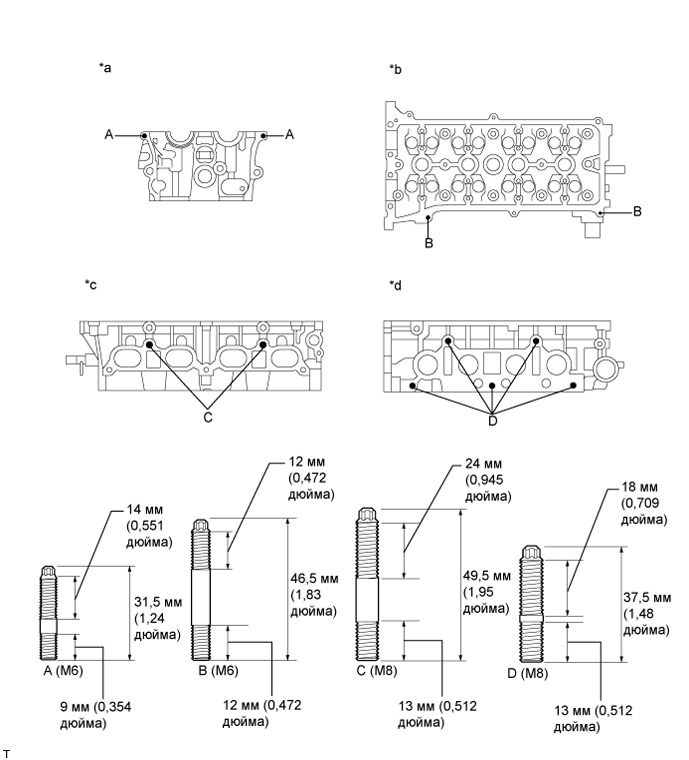

| 2. УСТАНОВИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ |
- ПРИМЕЧАНИЕ:
- Если шпилька деформирована, или резьба повреждена, замените шпильку.
Используя головки "TORX" Е5 и Е7, установите резьбовые шпильки.
Обозначения на рисунке*a
| Передняя сторона
| *b
| Верхняя сторона
|
*c
| Со стороны впуска
| *c
| Со стороны выпуска
|
- Момент затяжки:
- Болты A, В:
- 5,0 N*m{51 kgf*cm, 44 in.*lbf}
- Болты C, D:
- 9,5 N*m{97 kgf*cm, 84 in.*lbf}

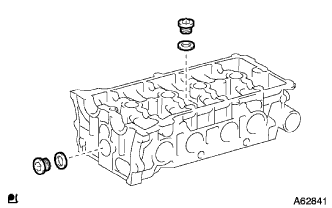

| 3. УСТАНОВИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 1 С ГОЛОВКОЙ |
С помощью прямого шестигранного гаечного ключа на 14 мм установите 2 новые прокладки и вверните 2 прямые резьбовые заглушки № 1.
- Момент затяжки:
- 86 N*m{879 kgf*cm, 64 ft.*lbf}

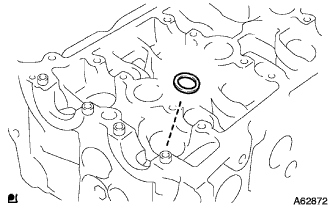

| 4. УСТАНОВИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА |
Установите чашки 16 клапанных пружин на головку блока цилиндров.
| 5. УСТАНОВИТЕ САЛЬНИК ШТОКА КЛАПАНА |
Нанесите на новый сальник тонкий слой моторного масла.
- ПРИМЕЧАНИЕ:
- Будьте особенно внимательны при установке сальников для впускных и выпускных клапанов. Установка сальника впускного клапана на выпуске или установка сальника выпускного клапана на впуске может впоследствии затруднить монтаж.
- УКАЗАНИЕ:

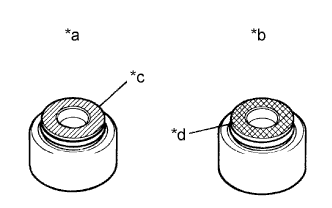

- Сальники впускных клапанов серого цвета, клапаны выпускных клапанов – черные.
Обозначения на рисунке*a
| Со стороны впуска
|
*b
| Со стороны выпуска
|
*c
| Серый
|
*d
| Черный
|

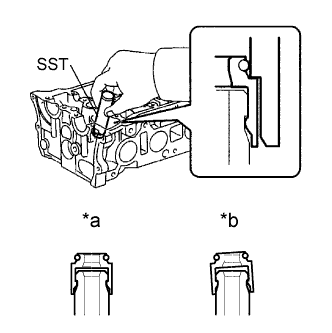

С помощью SST вставьте сальник.
- SST
- 09201-41020
- ПРИМЕЧАНИЕ:
- При установке без использования SST сальник может быть поврежден или вставлен неправильно.
Обозначения на рисунке*a
| ПРАВИЛЬНО
|
*b
| НЕПРАВИЛЬНО
|
| 6. УСТАНОВИТЕ ВПУСКНОЙ КЛАПАН |

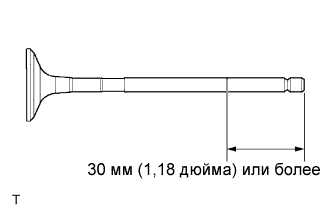

Нанесите достаточное количество моторного масла на кромку впускного клапана, как показано на рисунке.
Установите впускной клапан, пружину сжатия и тарелку пружины клапана на головку блока цилиндров.
- ПРИМЕЧАНИЕ:
- Устанавливайте детали в первоначальные положения в порядке, обратном использовавшемуся при снятии.

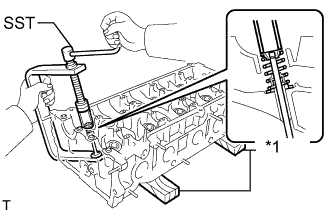

С помощью SST и деревянных брусков сожмите пружину сжатия и установите 2 замка тарелок клапанов.
- SST
- 09202-70020(09202-00010)
Обозначения на рисунке*1
| Деревянный брусок
|

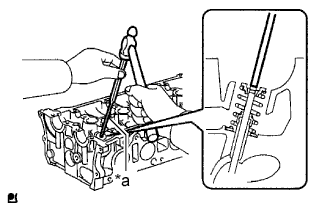

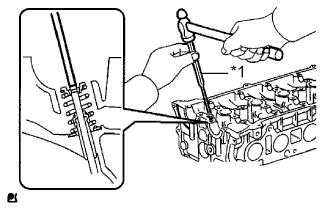

С помощью пластмассового молотка и бородка с тонким цилиндрическим концом диаметром 5 мм слегка осадите шток клапана, чтобы обеспечить надлежащую его посадку.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить торец штока клапана.
Обозначения на рисунке*1
| Бородок с тонким цилиндрическим концом 5 мм
|
| 7. УСТАНОВИТЕ ВЫПУСКНОЙ КЛАПАН |

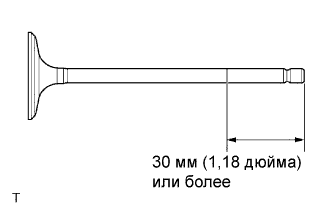

Нанесите достаточное количество моторного масла на кромку выпускного клапана, как показано на рисунке.
Установите выпускной клапан, пружину сжатия и тарелку пружины клапана на головку блока цилиндров.
- ПРИМЕЧАНИЕ:
- Устанавливайте детали в первоначальные положения в порядке, обратном использовавшемуся при снятии.

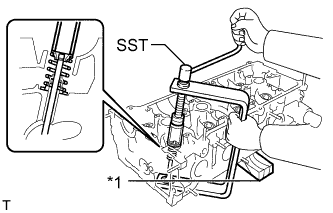

С помощью SST и деревянных брусков сожмите пружину сжатия и установите 2 замка тарелок клапанов.
- SST
- 09202-70020(09202-00010)
Обозначения на рисунке*1
| Деревянный брусок
|
С помощью пластмассового молотка и бородка с тонким цилиндрическим концом диаметром 5 мм слегка осадите шток клапана, чтобы обеспечить надлежащую его посадку.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить торец штока клапана.
Обозначения на рисунке*a
| Бородок с тонким цилиндрическим концом 5 мм
|

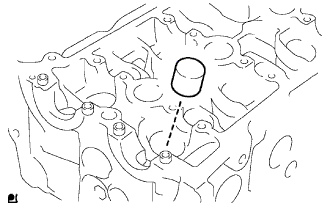

| 8. УСТАНОВИТЕ ТОЛКАТЕЛЬ КЛАПАНА |
Нанесите тонкий слой моторного масла.
Установите толкатель клапана и наконечник штока клапана.
- ПРИМЕЧАНИЕ:
- Устанавливайте детали в первоначальные положения в порядке, обратном использовавшемуся при снятии.
