Головка блока цилиндров разборка. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Механическая Часть Двигателя 1Az-Fe. Camry ASV50 GSV50 ACV51

  1. СНИМИТЕ ТОЛКАТЕЛЬ КЛАПАНА

  2. СНИМИТЕ ВПУСКНОЙ КЛАПАН

  3. СНИМИТЕ ВЫПУСКНОЙ КЛАПАН

  4. СНИМИТЕ САЛЬНИК ШТОКА КЛАПАНА

  5. СНИМИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА

  6. СНИМИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 1 С ГОЛОВКОЙ

  7. СНИМИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ

  8. СНИМИТЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО

Головка Блока Цилиндров -- Разборка



1. СНИМИТЕ ТОЛКАТЕЛЬ КЛАПАНА


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Головка блока цилиндров разборка

  1. Снимите 16 толкателей клапанов с головки блока цилиндров.

    УКАЗАНИЕ:
    Расположите толкатели клапанов в надлежащем порядке.


2. СНИМИТЕ ВПУСКНОЙ КЛАПАН


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Головка блока цилиндров разборка

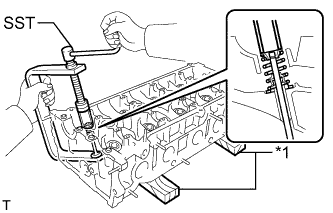

  1. Используя SST и деревянные бруски, снимите 16 замков тарелок клапанных пружин.

    SST
    09202-70020(09202-00010)
    Обозначения на рисунке
    *1
    		Деревянный брусок

  1. Снимите 8 клапанных тарелок, пружин сжатия и 8 впускных клапанов.

    УКАЗАНИЕ:
    Разложите снятые детали в надлежащем порядке.


3. СНИМИТЕ ВЫПУСКНОЙ КЛАПАН


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Головка блока цилиндров разборка

  1. Используя SST и деревянные бруски, снимите 16 замков тарелок клапанных пружин.

    SST
    09202-70020(09202-00010)
    Обозначения на рисунке
    *1
    		Деревянный брусок

  1. Снимите 8 клапанных тарелок, пружин сжатия и 8 выпускных клапанов.

    УКАЗАНИЕ:
    Разложите снятые детали в надлежащем порядке.


4. СНИМИТЕ САЛЬНИК ШТОКА КЛАПАНА


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Головка блока цилиндров разборка

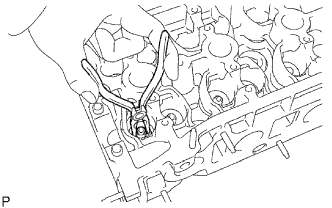

  1. С помощью острогубцев снимите 16 сальников.



5. СНИМИТЕ ЧАШКУ ПРУЖИНЫ КЛАПАНА


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Головка блока цилиндров разборка

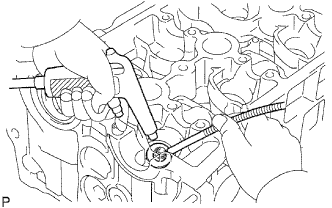

  1. С помощью магнитного захвата извлеките 16 чашек клапанных пружин, выдув их сжатым воздухом.



6. СНИМИТЕ РЕЗЬБОВУЮ ЗАГЛУШКУ № 1 С ГОЛОВКОЙ


    Camry ASV50 GSV50 ACV51

  1. С помощью прямого шестигранного гаечного ключа на 14 мм снимите 2 прямые резьбовые заглушки № 1 и 2 прокладки.

    ПРИМЕЧАНИЕ:
    Если наблюдаются утечки воды из-под резьбовой заглушки или заглушка покрыта ржавчиной, замените ее.


7. СНИМИТЕ РЕЗЬБОВУЮ ШПИЛЬКУ


8. СНИМИТЕ СОЕДИНИТЕЛЬНОЕ КОЛЬЦО
