DTC P2610 Характеристики внутреннего таймера выключения зажигания ECM / PCM |
ОПИСАНИЕ

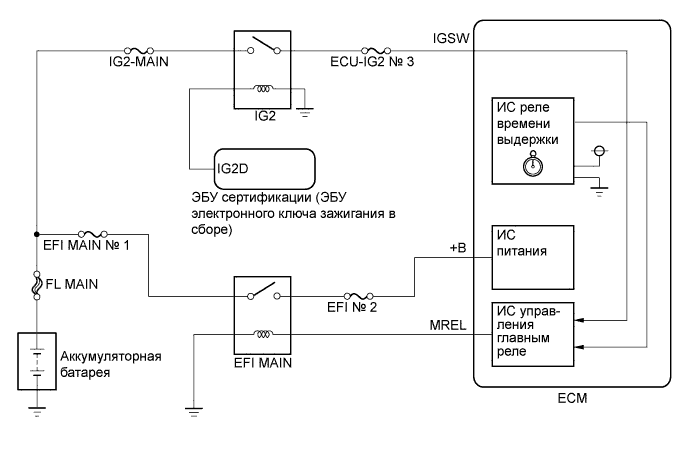

Реле выдержки времени измеряет время, которое прошло с момента выключения зажигания. ECM использует время выключения зажигания для обнаружения неисправностей в некоторых системах.При необходимости реле выдержки времени может включать ECM для выполнения диагностики, которая возможна только после остановки двигателя. Реле выдержки времени встроено в ECM.
| № DTC | Условие обнаружения DTC | Неисправный участок |
| P2610 | Внутренняя неисправность ЕСМ (логика диагностирования за 2 поездки) | ECM |
ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ
Во время работы двигателя ECM контролирует синхронизацию реле выдержки времени и часов ЦП. Если синхронизация между ними отсутствует, ECM определяет это как неисправность, включает контрольную лампу MIL и регистрирует код DTC.ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ
| Требуемые датчики/устройства | ECM |
| Продолжительность работы | Один раз в течение одной поездки |
ПРОВЕРОЧНАЯ ПОЕЗДКА
- Подсоедините портативный диагностический прибор к DLC3.
- Включите зажигание (IG) и портативный диагностический прибор.
- Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
- Выключите зажигание и подождите не менее 30 с.
- Включите зажигание (IG) и портативный диагностический прибор.
- Запустите двигатель.
- Дайте двигателю не менее 10 мин поработать на холостом ходу.
- Войдите в следующие меню: Powertrain / Engine / DTC.
- Считайте ожидающие обработки коды DTC.
- УКАЗАНИЕ:
- Если выводятся ожидающие обработки DTC, система неисправна.
- Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
- Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.
- Введите DTC: P2610
- Проверьте результат проверки DTC.
Информация на дисплее прибора Описание NORMAL - Проверка DTC завершена
- Cистема работает нормально
ABNORMAL - Проверка DTC завершена
- Нарушения в работе системы
INCOMPLETE - Проверка DTC не завершена
- Выполните поездку в проверочном режиме после создания условий регистрации DTC
Не применимо - Невозможно выполнить проверку DTC
- Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
- УКАЗАНИЕ:
- Если результат проверки показывает NORMAL, система исправна.
- Если результат проверки показывает ABNORMAL, система неисправна.
- Проверка DTC завершена
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- УКАЗАНИЕ:
- DTC P2610 регистрируется в случае обнаружения внутренней неисправности ECM. Процедуры диагностики не требуются. Необходима замена ECM.
- С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
| 1.ЗАМЕНИТЕ ECM |
Замените ECM (Нажмите здесь).
| ДАЛЕЕ | |
| 2.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P2610) |
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Сбросьте коды DTC (Нажмите здесь).
Выключите зажигание и подождите не менее 30 с.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Запустите двигатель и дайте ему поработать не менее 10 мин.
Войдите в следующие меню: Powertrain / Engine / DTC.
Если ожидающие обработки DTC не выводятся, ремонт выполнен успешно.
| ДАЛЕЕ | ||
| ||
