DTC P0016 Зависимость между положениями коленчатого вала и распредвала (датчик A, ряд 1)

DTC P0018 Зависимость между положениями коленчатого вала и распредвала (датчик A, ряд 2)


ОПИСАНИЕ

В системе VVT (изменения фаз газораспределения) управление соответствующей синхронизацией открывания и закрывания впускного клапана осуществляется блоком ECM. ECM осуществляет управление впускным клапаном посредством: 1) управления распредвалом впускных клапанов, гидравлическим клапаном изменения фаз в сборе (для распредвала впускных клапанов) и зубчатым колесом распредвала в сборе; 2) изменения относительных положений распредвала и коленчатого вала.

№ DTC
Условие обнаружения DTC
Неисправный участок
P0016
Отклонения в сигнале датчика положения коленчатого вала и сигнала датчика положения распредвала (для распредвала впускных клапанов (ряд 1)) (логика диагностирования за 2 поездки).
  1. Фазы газораспределения
  2. Гидравлический клапан изменения фаз в сборе (для распредвала впускных клапанов рядов 1,2)
  3. Фильтр гидравлического клапана изменения фаз (правый, левый)
  4. Маслопровод
  5. Зубчатое колесо распредвала в сборе (ряды 1,2)
  6. ECM
P0018
Отклонения в сигнале датчика положения коленчатого вала и сигнала датчика положения распредвала (для распредвала впускных клапанов (ряд 2)) (логика диагностирования за 2 поездки).

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ КОНТРОЛЯ

Чтобы контролировать зависимость между положением распредвала впускных клапанов и положением коленчатого вала, ECM проверяет значение параметра настройки системы VVT во время работы двигателя на холостом ходу. Значение параметра настройки системы VVT корректируется в зависимости от положения распределительного и коленчатого валов. Фазы газораспределения впускных клапанов устанавливаются в положение наибольшего запаздывания во время работы двигателя на холостом ходу. Если значение параметра настройки системы VVT выходит за пределы номинального диапазона в нескольких ездовых циклах подряд, ECM сохраняет DTC P0016 (для ряда 1) или P0018 (для ряда 2).

ПРИНЦИП РАБОТЫ СИСТЕМЫ КОНТРОЛЯ


Требуемые датчики/устройства (основные)
Зубчатое колесо распредвала
Требуемые датчики/устройства (связанные)
Датчик положения распредвала
Датчик положения коленчатого вала
Продолжительность работы
Непрерывно

ТИПИЧНЫЕ УСЛОВИЯ СРАБАТЫВАНИЯ


Частота вращения коленчатого вала двигателя
500 - 1000 об/мин

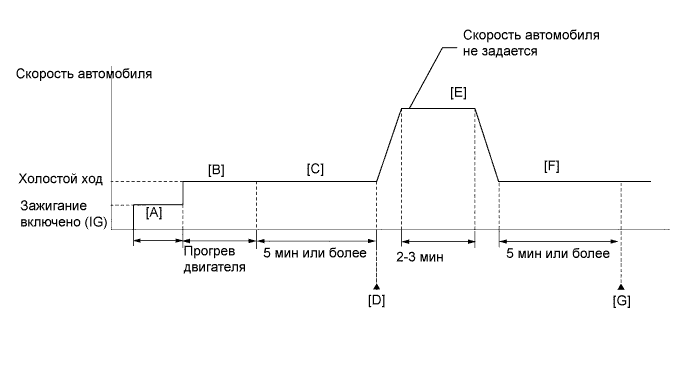

РЕЖИМ ПРОВЕРОЧНОЙ ПОЕЗДКИ


Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi. dtc p0016 зависимость между положениями коленчатого вала и распредвала (датчик a, ряд 1)

  1. Подсоедините портативный диагностический прибор к DLC3.
  2. Включите зажигание (IG) и портативный диагностический прибор.
  3. Удалите коды DTC (даже если нет сохраненных DTC, выполните процедуру удаления DTC).
  4. Выключите зажигание и подождите не менее 30 с.
  5. Включите зажигание (IG) и портативный диагностический прибор [A].
  6. Запустите и прогрейте двигатель, пока температура охлаждающей жидкости не достигнет уровня не менее 75°C (167°F) [B].
  7. Дайте двигателю не менее 5 мин поработать на холостом ходу [C].
  8. Войдите в следующие меню: Powertrain / Engine / DTC [D].
  9. Считайте ожидающие обработки коды DTC.
    УКАЗАНИЕ:
    1. Если выводятся ожидающие обработки DTC, система неисправна.
    2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
  10. Войдите в следующие меню: Powertrain / Engine / Utility / All Readiness.
  11. Введите DTC: P0016 или P0018.
  12. Проверьте результат проверки DTC.

    Информация на дисплее прибора
    		Описание
    NORMAL
    1. Проверка DTC завершена
    2. Cистема работает нормально
    ABNORMAL
    1. Проверка DTC завершена
    2. Нарушения в работе системы
    INCOMPLETE
    1. Проверка DTC не завершена
    2. Выполните поездку в проверочном режиме после создания условий регистрации DTC
    N/A
    1. Невозможно выполнить проверку DTC
    2. Количество кодов DTC, которые не соответствуют условиям регистрации DTC, достигло предела запоминающего устройства ЭБУ
    УКАЗАНИЕ:
    1. Если результат проверки показывает NORMAL, система исправна.
    2. Если результат проверки показывает ABNORMAL, система неисправна.
    3. Если результат проверки INCOMPLETE или N/A, выполните шаги с [E] по [G].
  13. Совершите поездку на автомобиле длительностью 2-3 мин [E].
    ПРЕДОСТЕРЕЖЕНИЕ:
    Во время поездки в проверочном режиме соблюдайте все ограничения скорости и правила дорожного движения.
  14. Дайте двигателю не менее 5 мин поработать на холостом ходу [F].
  15. Войдите в следующие меню: Powertrain / Engine / DTC [G].
  16. Считайте ожидающие обработки коды DTC.
    УКАЗАНИЕ:
    1. Если выводятся ожидающие обработки DTC, система неисправна.
    2. Если ожидающие обработки DTC не выводятся, выполните следующую процедуру.
  17. Проверьте результат проверки DTC.
    УКАЗАНИЕ:
    1. Если результат проверки показывает NORMAL, система исправна.
    2. Если результат проверки показывает ABNORMAL, система неисправна.

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
  1. Рядом 1 считается ряд, содержащий цилиндр № 1*.
    *: Цилиндром № 1 считается цилиндр, который находится дальше всего от коробки передач.
  2. Рядом 2 считается ряд, в котором нет цилиндра № 1.
  3. С помощью портативного диагностического прибора считайте фиксированные параметры. Одновременно с записью в память кода DTC ECM сохраняет параметры состояния автомобиля и условий движения как данные фиксированного набора параметров. При поиске неисправностей фиксированные параметры позволяют определить, двигался ли автомобиль в момент возникновения неисправности или нет, был ли прогрет двигатель, каким было соотношение воздух-топливо (обедненным или обогащенным) и пр.
1.ПРОВЕРЬТЕ, НЕ ВЫВОДЯТСЯ ЛИ ДРУГИЕ DTC (ПОМИМО DTC P0016 ИЛИ Р0018)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine / DTC.

  1. Считайте коды DTC.

    Результат
    Результат
    		Следующий шаг
    DTC P0016 или P0018 выводится
    		А
    DTC P0016 или P0018 и другие DTC выводятся
    		B
    УКАЗАНИЕ:
    Если отображаются какие-либо другие коды, помимо P0016 или P0018, сначала выполните поиск неисправностей для данных DTC.


B
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC (Нажмите здесь)
А


2.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (CONTROL THE VVT SYSTEM)
УКАЗАНИЕ:
Если в режиме Active Test можно управлять системой VVT, можно предположить, что система VVT работает нормально.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Запустите двигатель.

  1. Установите выключатель системы кондиционирования в положение ON (ВКЛ).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Powertrain / Engine / Active Test / Control the VVT Linear (Bank 1) или Control the VVT Linear (Bank 2) / All Data / VVT Change Angle #1 или VVT Change Angle #2.

  1. Выполните диагностику в режиме Active Test. Убедитесь, что угол отклонения изменяется.

    OK:
    Угол отклонения меняется.


NG
Перейдите к шагу 4
OK


3.ОТРЕГУЛИРУЙТЕ ФАЗЫ ГАЗОРАСПРЕДЕЛЕНИЯ

  1. Отрегулируйте фазы газораспределения (Нажмите здесь).



ДАЛЕЕ
Перейдите к шагу 7

4.ПРОВЕРЬТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ (ДЛЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ)

  1. Проверьте гидравлический клапан изменения фаз в сборе (для распредвала впускных клапанов) (Нажмите здесь).



NG
ЗАМЕНИТЕ ГИДРАВЛИЧЕСКИЙ КЛАПАН ИЗМЕНЕНИЯ ФАЗ В СБОРЕ (ДЛЯ РАСПРЕДВАЛА ВПУСКНЫХ КЛАПАНОВ) (Нажмите здесь)
OK


5.ПРОВЕРЬТЕ ФИЛЬТР И МАСЛОПРОВОД ГИДРАВЛИЧЕСКОГО КЛАПАНА ИЗМЕНЕНИЯ ФАЗ


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 2Gr-Fe.Система Sfi. dtc p0016 зависимость между положениями коленчатого вала и распредвала (датчик a, ряд 1)

  1. Снимите маслопровод или маслопровод № 1 в сборе (Нажмите здесь).

  1. Снимите правый фильтр гидравлического клапана изменения фаз или левый фильтр гидравлического клапана изменения фаз.

  1. Проверьте, не засорены ли фильтр гидравлического клапана изменения фаз и маслопровод.

    OK:
    Фильтр гидравлического клапана изменения фаз и маслопровод не засорены.
    Обозначения на рисунке
    *1
    		Ряд 1
    *2
    		Ряд 2
    *a
    		Маслопровод
    *b
    		Маслопровод № 1


NG
ЗАМЕНИТЕ ФИЛЬТР ГИДРАВЛИЧЕСКОГО КЛАПАНА ИЗМЕНЕНИЯ ФАЗ ИЛИ МАСЛОПРОВОД (Нажмите здесь)
OK


6.ПРОВЕРЬТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ

  1. Проверьте зубчатое колесо распредвала в сборе (Нажмите здесь).

    УКАЗАНИЕ:
    Выполните "Послеремонтную проверку" после замены зубчатого колеса распредвала в сборе (Нажмите здесь).


NG
ЗАМЕНИТЕ ЗУБЧАТОЕ КОЛЕСО РАСПРЕДВАЛА В СБОРЕ (Нажмите здесь)
OK


7.ПРОВЕРЬТЕ, ВОЗОБНОВЛЯЕТСЯ ЛИ ВЫВОД DTC (DTC P0016 ИЛИ P0018)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Сбросьте коды DTC (Нажмите здесь).

  1. Выключите зажигание и подождите не менее 30 с.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Запустите и прогрейте двигатель.

  1. Совершите проверочную поездку в порядке, рассмотренном в разделе "Режим проверочной поездки".

  1. Войдите в следующие меню: Powertrain / Engine / DTC / Pending.

  1. Считайте ожидающие обработки коды DTC.

    Результат
    Результат
    		Следующий шаг
    DTC не выводится
    		А
    DTC P0016 или P0018 выводится
    		B


B
ЗАМЕНИТЕ ECM (Нажмите здесь)
А

КОНЕЦ
