Блок двигателя снятие. Camry ASV50

Выверните 4 болта и снимите 2 крюка для вывешивания двигателя.

Отсоедините шланг вентиляции.

Отсоедините хомут шланга и шланг между штуцером и обратным клапаном.

Отсоедините разъем и зажим жгута проводов.

Отсоедините 2 перепускных шланга охлаждающей жидкости и питающий шланг паров топлива.

Отсоедините разъем от клапана управления забором воздуха в сборе.

Выверните болт и снимите хомут вакуумного шланга.

Выверните болт и снимите кронштейн корпуса дроссельной заслонки с уравнительного бачка на впуске воздуха в сборе.

Выверните болт и снимите опору уравнительного бачка № 1 с уравнительного бачка на впуске воздуха в сборе.

Отверните 2 гайки с уравнительного бачка на впуске воздуха в сборе.

С помощью торцевого шестигранного ключа на 5 мм выверните 4 болта.

Снимите уравнительный бачок воздухозаборника и 3 прокладки.

Выверните болт и снимите стойку расширительного бачка № 1.

Выверните болт и снимите кронштейн корпуса дроссельной заслонки.

Отверните гайку.

Отсоедините 2 зажима жгута проводов.

Отсоедините разъемы 6 катушек зажигания.

Выверните 6 болтов и снимите 6 катушек зажигания.

Выверните 2 болта и снимите правую опору двигателя.

Равномерно ослабьте и выверните 6 болтов и отверните 4 гайки.

Снимите впускной коллектор и 2 прокладки.

Равномерно ослабьте и отверните 6 гаек.

Снимите правый выпускной коллектор и прокладку.

Извлеките щуп проверки уровня масла.

Выверните болт и снимите направляющую № 2 щупа проверки уровня масла.

Снимите кольцевое уплотнение с трубки щупа проверки уровня моторного масла № 2.

Выверните болт, отверните гайку и снимите опору коллектора № 2.

Выверните 3 болта и снимите теплозащитный экран выпускного коллектора № 2.

Равномерно ослабьте и отверните 6 гаек.

Снимите левый выпускной коллектор и прокладку.

Выверните 5 болтов и снимите натяжитель поликлинового ремня в сборе.

Выверните 2 болта и снимите крышку распределительных шестерен № 2.

С помощью SST зафиксируйте шкив насоса системы охлаждения.

SST

09960-10010(09962-01000,09963-00700)

Выверните 4 болта и снимите шкив насоса системы охлаждения.

Выверните болт и снимите крышку опорного ролика № 2 и опорный ролик № 2 и крышку опорного ролика.

Выверните болт и снимите электровакуумный клапан № 1.

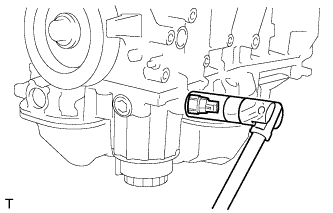

С помощью удлиненной торцевой головки снимите контактный датчик давления моторного масла в сборе.

Отсоедините разъемы 2 датчиков детонации.

Выверните 2 болта и снимите 2 датчика детонации.

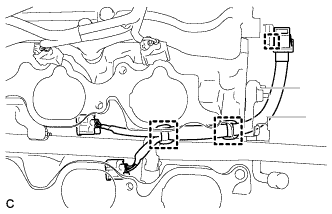

Снимите 3 зажима и отсоедините провод датчика детонации от двигателя.

При помощи ключа с глубокой насадкой на 19 мм снимите датчик температуры охлаждающей жидкости и прокладку.
