Передний Сальник Коленчатого Вала -- Снятие



1. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО


2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА


3. СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ


4. СНИМИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА


5. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Передний сальник коленчатого вала снятие

  1. С помощью SST медленно поверните натяжитель поликлинового ремня по часовой стрелке.

    ПРИМЕЧАНИЕ:
    1. Убедитесь, что SST и другие инструменты надежно захватывают натяжитель поликлинового ремня.
    2. Сжимая натяжитель поликлинового ремня, медленно поверните его.
    SST
    09216-42010

  1. Снимите поликлиновой ремень со всех шкивов и медленно верните натяжитель поликлинового ремня в прежнее положение.



6. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Передний сальник коленчатого вала снятие

  1. Используя SST, зафиксируйте шкив коленчатого вала и ослабьте болт шкива. Дополнительно ослабьте болт, чтобы он был ввернут в коленчатый вал на 2–3 витка резьбы.

    Обозначения на рисунке
    *a
    		Удерживайте
    *b
    		Поверните
    SST
    09213-54015(91651-60855)
    09330-00021


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Передний сальник коленчатого вала снятие

  1. С помощью SST и болта шкива снимите шкив коленчатого вала.

    Обозначения на рисунке
    *1
    		Болт шкива
    *a
    		Удерживайте
    *b
    		Поверните
    SST
    09950-50013(09951-05010,09952-05010,09953-05020,09954-05021)
    УКАЗАНИЕ:
    Нанесите смазочный материал на резьбу и конец SST.


7. СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Передний сальник коленчатого вала снятие

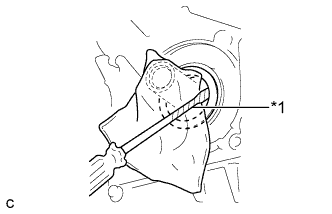

  1. С помощью отвертки извлеките крышку цепного привода газораспределительного механизма.

    Обозначения на рисунке
    *1
    		Защитная клейкая лента
    ПРИМЕЧАНИЕ:
    1. Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
    2. Старайтесь не повредить поверхность посадочного углубления сальника крышки цепного привода газораспределительного механизма и коленчатый вал.
