Передний сальник коленчатого вала снятие. Camry ASV50
СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО
СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА
СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ
СНИМИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА
СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ
СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА
СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА
Передний Сальник Коленчатого Вала -- Снятие |
| 1. СНИМИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО |
| 2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА |
| 3. СНИМИТЕ ПРАВУЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ |
| 4. СНИМИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА |
| 5. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ |
Установите гаечный ключ на шестигранный участок натяжителя ремня, как показано на рисунке, поверните натяжитель ремня по часовой стрелке и снимите поликлиновой ремень.
| 6. СНИМИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА |
Используя SST, зафиксируйте шкив коленчатого вала и ослабьте болт шкива. Дополнительно ослабьте болт, чтобы он был ввернут в коленчатый вал на 2–3 витка резьбы.
Обозначения на рисунке*a
| Удерживайте
|
*b
| Поверните
|
- SST
- 09213-54015
09330-00021
91551-80650
С помощью SST и болта шкива снимите шкив коленчатого вала.
Обозначения на рисунке*1
| Болт шкива
|
*a
| Удерживайте
|
*b
| Поверните
|
- SST
- 09950-50013(09951-05010,09952-05010,09953-05020,09954-05011)
- УКАЗАНИЕ:
- Нанесите смазочный материал на резьбу и конец SST.
| 7. СНИМИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА |

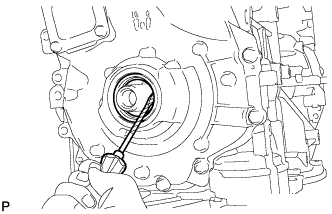

Извлеките сальник с помощью отвертки.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
- ПРИМЕЧАНИЕ:
- Старайтесь не повредить поверхность посадочного углубления сальника и коленчатый вал.
