Передний сальник коленчатого вала установка. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Механическая Часть Двигателя 1Az-Fe. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

  2. УСТАНОВИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА

  3. УСТАНОВИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

  4. УСТАНОВИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА

  5. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  6. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  7. УСТАНОВИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО

Передний Сальник Коленчатого Вала -- Установка



1. УСТАНОВИТЕ САЛЬНИК КРЫШКИ ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

  1. Нанесите универсальную консистентную смазку на кромку нового сальника крышки цепного привода газораспределительного механизма.

    ПРИМЕЧАНИЕ:
    Не допускайте попадания посторонних веществ на кромку сальника крышки цепного привода газораспределительного механизма.


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Передний сальник коленчатого вала установка

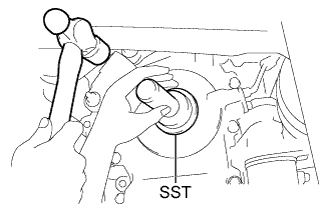

  1. С помощью SST и молотка запрессуйте сальник крышки цепного привода газораспределительного механизма так, чтобы его поверхность была заподлицо с краем крышки цепного привода газораспределительного механизма.

    SST
    09223-22010
    ПРИМЕЧАНИЕ:
    1. Не допускайте попадания посторонних веществ на кромку сальника крышки цепного привода газораспределительного механизма.
    2. Проследите, чтобы сальник крышки цепного привода газораспределительного механизма был запрессован без перекоса.


2. УСТАНОВИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА

  1. Совместите установочную шпонку шкива со шпоночной канавкой шкива коленчатого вала.



    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Передний сальник коленчатого вала установка

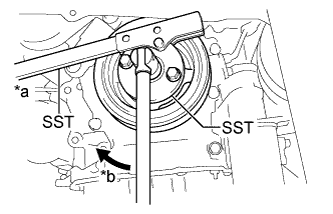

  1. Используя SST, зафиксируйте шкив коленчатого вала и вверните болт шкива.

    Обозначения на рисунке
    *a
    		Удерживайте
    *b
    		Поверните
    SST
    09213-54015(91651-60855)
    09330-00021
    Момент затяжки:
    180 N*m{1835 kgf*cm, 132 ft.*lbf}


3. УСТАНОВИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 1Az-Fe.Двигатель.Передний сальник коленчатого вала установка

  1. Установите поликлиновой ремень на каждую деталь, как показано на рисунке.

    Обозначения на рисунке
    *1
    		Натяжитель поликлинового ремня в сборе
    *2
    		Генератор
    *3
    		Насос охлаждающей жидкости
    *4
    		Компрессор системы кондиционирования
    *5
    		Коленчатый вал
    *6
    		Опорный ролик

  1. С помощью SST медленно поверните натяжитель поликлинового ремня по часовой стрелке и установите поликлиновой ремень.

    SST
    09216-42010
    ПРИМЕЧАНИЕ:
    1. Убедитесь, что SST и другие инструменты надежно захватывают натяжитель поликлинового ремня.
    2. Сжимая натяжитель поликлинового ремня, медленно поверните его.


4. УСТАНОВИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА


5. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


6. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА


7. УСТАНОВИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО
Момент затяжки:
103 N*m{1050 kgf*cm, 76 ft.*lbf}
