  1. УСТАНОВИТЕ САЛЬНИК КАРТЕРА ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА

  2. УСТАНОВИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА

  3. УСТАНОВИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

  4. УСТАНОВИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА

  5. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ

  6. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

  7. УСТАНОВИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО

Передний Сальник Коленчатого Вала -- Установка



1. УСТАНОВИТЕ САЛЬНИК КАРТЕРА ЦЕПНОГО ПРИВОДА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Gr-Fe.Двигатель.Передний сальник коленчатого вала установка

  1. Нанесите универсальную консистентную смазку на кромку нового сальника картера цепного привода газораспределительного механизма.

  1. С помощью специального инструмента и молотка запрессуйте сальник картера цепного привода газораспределительного механизма так, чтобы его поверхность оказалась заподлицо с краем крышки цепного привода газораспределительного механизма.

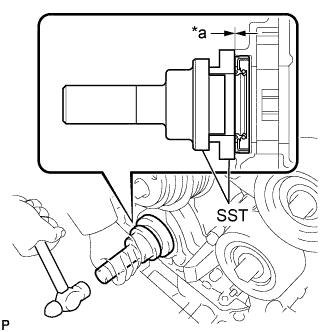

    Обозначения на рисунке
    *a
    		Глубина установки сальника
    (0 - 1,0 мм)
    SST
    09223-22010
    09506-35010
    Глубина установки сальника:
    0 - 1,0 мм (0 - 0,0393 дюйма)
    ПРИМЕЧАНИЕ:
    1. Не допускайте попадания на кромку посторонних предметов.
    2. Проследите, чтобы сальник картера цепного привода газораспределительного механизма был запрессован без перекоса.


2. УСТАНОВИТЕ ШКИВ КОЛЕНЧАТОГО ВАЛА

  1. Совместите установочную шпонку шкива со шпоночной канавкой шкива и наденьте шкив.



    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Gr-Fe.Двигатель.Передний сальник коленчатого вала установка

  1. С помощью SST затяните болт шкива.

    SST
    09213-70011(09213-70020)
    09330-00021
    Момент затяжки:
    250 N*m{2550 kgf*cm, 184 ft.*lbf}
    Обозначения на рисунке
    *a
    		Удерживайте
    Camry ASV50 GSV50 ACV51
    		Поверните


3. УСТАНОВИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ


    Camry ASV50 GSV50 ACV51.Механическая Часть Двигателя 2Gr-Fe.Двигатель.Передний сальник коленчатого вала установка

  1. Установите поликлиновой ремень.

    Обозначения на рисунке
    *1
    		Насос охлаждающей жидкости
    *2
    		Опорный ролик
    *3
    		Генератор
    *4
    		Коленчатый вал
    *5
    		Натяжитель
    *6
    		Компрессор кондиционера


    Camry ASV50 GSV50 ACV51

  1. Поверните натяжитель поликлинового ремня против часовой стрелки и снимите торцевой гаечный ключ на 5 мм.

  1. После установки поликлинового ремня убедитесь в том, что он правильно располагается в углублениях рифления. Проверьте рукой, не выскользнул ли ремень из канавок в нижней части шкива.



4. УСТАНОВИТЕ УПЛОТНЕНИЕ ФАРТУКА ПРАВОГО ПЕРЕДНЕГО КРЫЛА


5. УСТАНОВИТЕ ПРАВУЮ НИЖНЮЮ КРЫШКУ ДВИГАТЕЛЯ


6. УСТАНОВИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА


7. УСТАНОВИТЕ ПРАВОЕ ПЕРЕДНЕЕ КОЛЕСО
Момент затяжки:
103 N*m{1049 kgf*cm, 76 ft.*lbf}
