Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Механическая Часть Двигателя 2Gr-Fe. Camry ASV50 GSV50 ACV51
Задний Сальник Коленчатого Вала -- Установка |
| 1. УСТАНОВИТЕ ЗАДНИЙ САЛЬНИК КОЛЕНЧАТОГО ВАЛА |
Нанесите универсальную консистентную смазку на кромку нового заднего сальника коленчатого вала.

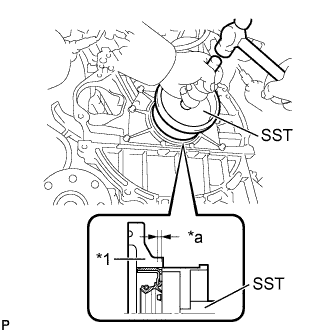

Обозначения на рисунке *1 Фиксатор *a Глубина установки сальника
(-0,5 - 0,5 мм)
 |
С помощью специального инструмента и молотка запрессуйте установите задний сальник коленчатого вала.
- SST
- 09223-15030
09950-70010(09951-07150)
- Глубина установки сальника:
- -0,5 - 0,5 мм (-0,0196 - 0,0196 дюйма)
| 2. УСТАНОВИТЕ ВЕДУЩИЙ ДИСК И КОРОННУЮ ШЕСТЕРНЮ В СБОРЕ |
Удерживайте шкив коленчатого вала с помощью SST.
- SST
- 09213-70011(09213-70020)
09330-00021
Очистите 8 болтов и 8 отверстий под болты.
Установите переднюю распорную втулку ведущего диска.
- УКАЗАНИЕ:
- Совместите штифт передней распорной втулки диска с отверстием под штифт в коленчатом валу.
 |
Установите ведущий диск и коронную шестерню в сборе и заднюю распорную втулку ведущего диска на коленчатый вал.
Обозначения на рисунке *1 Ведущий диск *2 Задняя распорная втулка
Со стороны трансмиссии в блоке с главной передачей
 |
Нанесите герметик на два или три витка резьбы каждого болта.
Обозначения на рисунке *1 Герметик - Герметик:
- Фирменный герметик 1324 от компании TOYOTA, Three Bond 1324 или аналогичный
 |
В несколько приемов установите и равномерно затяните 8 болтов в последовательности, показанной на рисунке.
- Момент затяжки:
- 83 N*m{846 kgf*cm, 61 ft.*lbf}
- ПРИМЕЧАНИЕ:
- Никогда не запускайте двигатель в течение, по крайней мере, 1 часа после установки ведущего диска.
 |
| 3. УСТАНОВИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ |
