СИСТЕМА НАВИГАЦИИ - Цепь голосового управления системой навигации |
ОПИСАНИЕ
Эта цепь используется при включенном голосовом управлении в системе навигации, а также при выдаче входящего голосового сигнала мобильного телефона в системе громкой связи "Bluetooth".По этой цепи ЭБУ системы навигации передает сигналы в компонентный стереоусилитель в сборе.

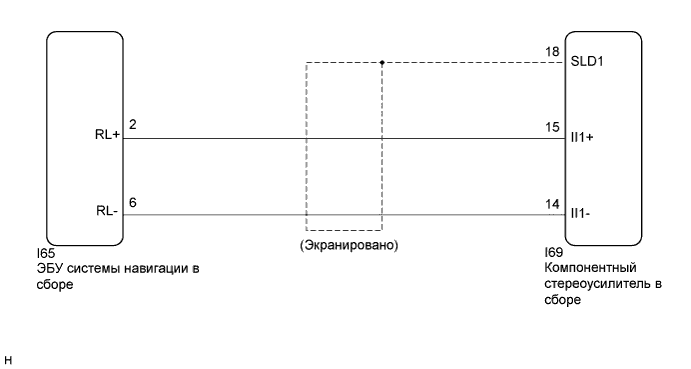

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ) |
Отсоедините разъем ЭБУ навигационной системы в сборе.
Отсоедините разъем компонентного стереоусилителя в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия I65-2 (RL+) - I69-15 (II1+) Всегда Менее 1 Ом I65-6 (RL-) - I69-14 (II1-) Всегда Менее 1 Ом I69-18 (SLD1) - масса Всегда 10 кОм или более I65-2 (RL+) - масса Всегда 10 кОм или более I65-6 (RL-) - масса Всегда 10 кОм или более
|
| ||||
| OK | ||
| ||
