СИСТЕМА НАВИГАЦИИ - Цепь сигнала отключения звука между приемником системы навигации в сборе и компонентным стереоусилителем


ОПИСАНИЕ

Эта цепь используется для передачи сигнала в компонентный стереоусилитель в сборе с целью ослабления шума. Таким образом, путем изменения источника звука уменьшается уровень шума.
В случае обрыва в цепи при смене источника звука из динамика слышен шум.
При коротком замыкании в цепи звук отсутствует или имеет очень низкую громкость, даже если компонентный стереоусилитель в сборе функционирует нормально.

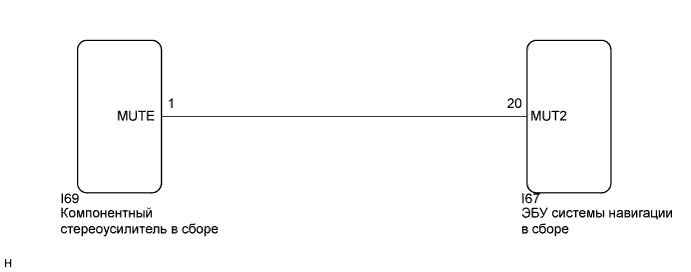

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации цепь сигнала отключения звука между приемником системы навигации в сборе и компонентным стереоусилителем


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации цепь сигнала отключения звука между приемником системы навигации в сборе и компонентным стереоусилителем

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    I69-1 (MUTE) - масса
    		Выключатель зажигания включен (ACC), аудиосистема осуществляет воспроизведение
    → Изменение режима
    		Более 3,5 В
    → менее 1 В
    Обозначения на рисунке
    *a
    		Устройство с подсоединенным жгутом проводов
    (компонентный стереоусилитель в сборе)


NG
Перейдите к шагу 2
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ)

  1. Отсоедините разъем ЭБУ навигационной системы в сборе.

  1. Отсоедините разъем компонентного стереоусилителя в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I67-20 (MUT2) - I69-1 (MUTE)
    		Всегда
    		Менее 1 Ом
    I67-20 (MUT2) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ (ВЫХОДНОЙ СИГНАЛ)

  1. Подсоедините компонентный стереоусилитель в сборе.



    Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации цепь сигнала отключения звука между приемником системы навигации в сборе и компонентным стереоусилителем

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    I67-20 (MUT2) - масса
    		Выключатель зажигания включен (ACC), аудиосистема осуществляет воспроизведение
    		Более 3,5 В

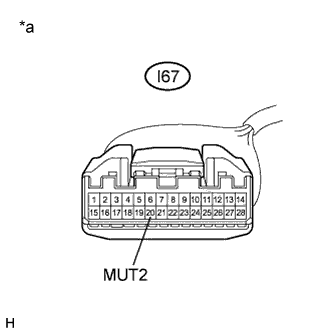

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ навигационной системы в сборе)


NG
ЗАМЕНИТЕ КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ (Нажмите здесь)
OK

ЗАМЕНИТЬ ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)
