СИСТЕМА НАВИГАЦИИ - Цепь звукового сигнала между приемником системы навигации в сборе и переходником стереогнезда


ОПИСАНИЕ

По этой цепи переходник стереогнезда № 1 в сборе передает звуковые сигналы от внешнего устройства в ЭБУ системы навигации в сборе.
Поступающие звуковые сигналы усиливаются компонентным стереоусилителем в сборе, а затем выводятся через динамики.
Если в цепи имеется обрыв или короткое замыкание, динамики не воспроизводят звук, даже если компонентный стереоусилитель в сборе и динамики полностью исправны.

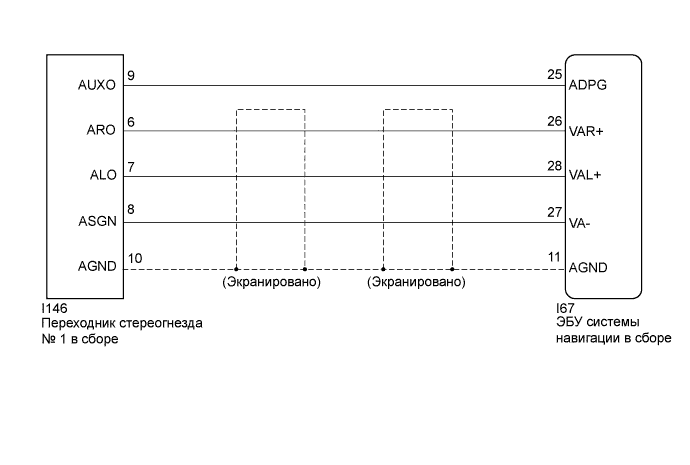

СХЕМА СОЕДИНЕНИЙ


Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации цепь звукового сигнала между приемником системы навигации в сборе и переходником стереогнезда


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ НАВИГАЦИОННОЙ СИСТЕМЫ В СБОРЕ – ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ)


    Camry ASV50 GSV50 ACV51.Дисплей Системы Навигации Мультиинформационный Дисплей.Система Навигации.Система навигации цепь звукового сигнала между приемником системы навигации в сборе и переходником стереогнезда

  1. Отсоедините разъем ЭБУ навигационной системы в сборе.

  1. Отсоедините разъем переходника стереогнезда № 1 в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    I67-25 (ADPG) - I146-9 (AUXO)
    		Всегда
    		Менее 1 Ом
    I67-26 (VAR+) - I146-6 (ARO)
    		Всегда
    		Менее 1 Ом
    I67-28 (VAL+) - I146-7 (ALO)
    		Всегда
    		Менее 1 Ом
    I67-27 (VA-) - I146-8 (ASGN)
    		Всегда
    		Менее 1 Ом
    I67-11 (AGND) - I146-10 (AGND)
    		Всегда
    		Менее 1 Ом
    I67-25 (ADPG) - масса
    		Всегда
    		10 кОм или более
    I67-26 (VAR+) - масса
    		Всегда
    		10 кОм или более
    I67-28 (VAL+) - масса
    		Всегда
    		10 кОм или более
    I67-27 (VA-) - масса
    		Всегда
    		10 кОм или более
    I67-11 (AGND) - масса
    		Всегда
    		10 кОм или более

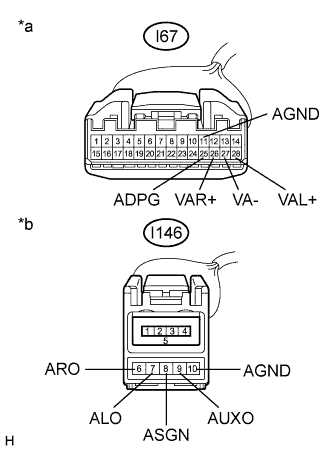

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к ЭБУ навигационной системы в сборе)
    *b
    		Вид спереди разъема со стороны жгута проводов:
    (к переходнику стереогнезда № 1 в сборе)


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
