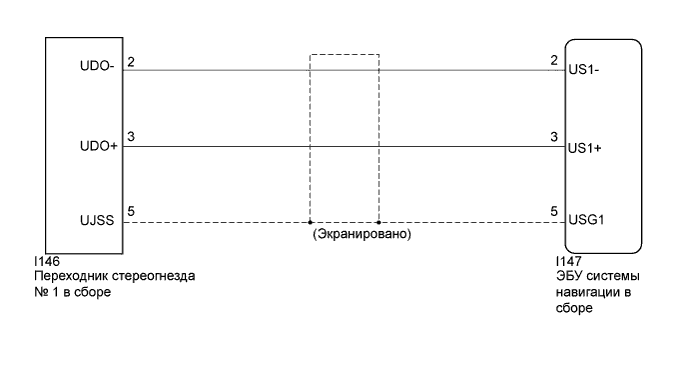

Дисплей Системы Навигации Мультиинформационный Дисплей. Система навигации цепь сигнала данных между приемником системы навигации в сборе и переходником стереогнезда

ОПИСАНИЕ

По этой цепи переходник стереогнезда № 1 в сборе передает сигнал данных от USB-устройства в ЭБУ системы навигации в сборе.

1.ПРОВЕРИТЬ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ НАВИГАЦИОННОЙ СИСТЕМЫ В СБОРЕ – ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
I147-2 (US1-) - I146-2 (UDO-)	Всегда	Менее 1 Ом
I147-3 (US1+) - I146-3 (UDO+)	Всегда	Менее 1 Ом
I147-5 (USG1) - I146-5 (UJSS)	Всегда	Менее 1 Ом
I147-2 (US1-) - масса	Всегда	10 кОм или более
I147-3 (US1+) - масса	Всегда	10 кОм или более
I147-5 (USG1) - масса	Всегда	10 кОм или более

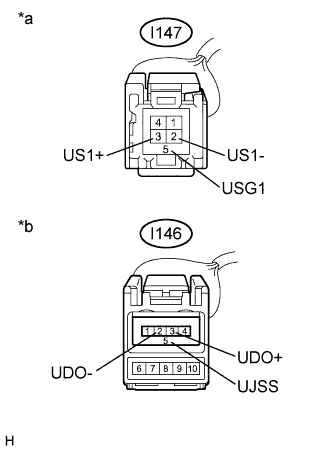

Обозначения на рисунке
*a	Вид спереди разъема со стороны жгута проводов: (к ЭБУ навигационной системы в сборе)
*b	Вид спереди разъема со стороны жгута проводов: (к переходнику стереогнезда № 1 в сборе)

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
