ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ)
СИСТЕМА НАВИГАЦИИ - Цепь звукового сигнала между приемником системы навигации в сборе и компонентным стереоусилителем |
ОПИСАНИЕ
По цепи звуковых сигналов ЭБУ системы навигации передает звуковые сигналы в компонентный стереоусилитель в сборе.Поступающие звуковые сигналы усиливаются компонентным стереоусилителем в сборе, а затем выводятся через динамики.
Если в цепи имеется обрыв или короткое замыкание, динамики не воспроизводят звук, даже если компонентный стереоусилитель в сборе и динамики полностью исправны.

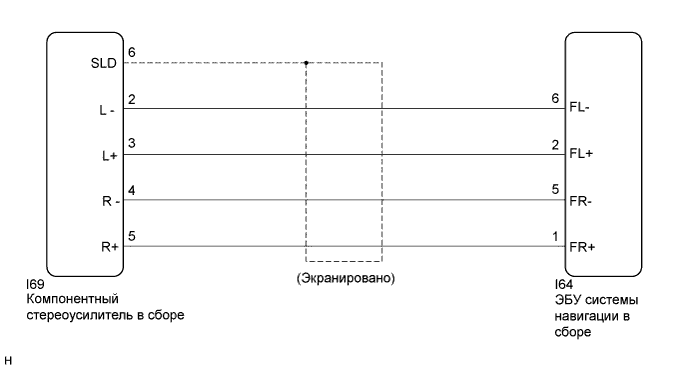

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ) |
Отсоедините разъем ЭБУ системы навигации в сборе.
Отсоедините разъем компонентного стереоусилителя в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия I69-5 (R+) - I64-1 (FR+) Всегда Менее 1 Ом I69-4 (R-) - I64-5 (FR-) Всегда Менее 1 Ом I69-3 (L+) - I64-2 (FL+) Всегда Менее 1 Ом I69-2 (L-) - I64-6 (FL-) Всегда Менее 1 Ом I69-6 (SLD) - масса Всегда 10 кОм или более I69-5 (R+) - масса Всегда 10 кОм или более I69-4 (R-) - масса Всегда 10 кОм или более I69-3 (L+) - масса Всегда 10 кОм или более I69-2 (L-) - масса Всегда 10 кОм или более
|
| ||||
| OK | ||
| ||
