Динамик панели приборов проверка. Camry ASV50

Не снимая динамик, убедитесь, что он установлен надежно и не имеет повреждений.

Убедитесь, что в динамике нет инородных предметов, диффузор динамика не имеет разрывов и прочих повреждений.

Измерьте сопротивление динамика.

Номинальное сопротивление:

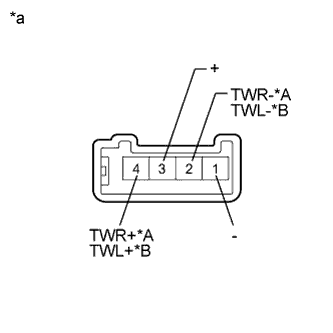

Контакты для подключения диагностического прибора	Условие	Заданные условия
2 (TWR-) - 4 (TWR+)	Всегда	10 кОм или более
1 (-) - 2 (TWR-)	Всегда	Менее 1 Ом
3 (+) - 4 (TWR+)	Всегда	Менее 1 Ом
2 (TWL-) - 4 (TWL+)	Всегда	10 кОм или более
1 (-) - 2 (TWL-)	Всегда	Менее 1 Ом
3 (+) - 4 (TWL+)	Всегда	Менее 1 Ом

Если есть вероятность неисправности левого или правого динамика, проверка осуществляется путем замены правого динамика на левый, а левого - на правый. Если неисправность пропадает в случае перемены мест динамиков, замените неисправный динамик.

УКАЗАНИЕ:

При выполнении проверки подключите все разъемы к динамикам. Если результат не соответствует требованиям, замените динамик.

Не снимая динамик, убедитесь, что он установлен надежно и не имеет повреждений.

Убедитесь, что в динамике нет инородных предметов, диффузор динамика не имеет разрывов и прочих повреждений.

Измерьте сопротивление динамика.

Номинальное сопротивление:

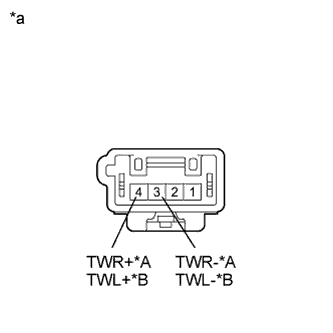

Контакты для подключения диагностического прибора	Условие	Заданные условия
3 (TWR-) - 4 (TWR+)	Всегда	3,4 - 5,2 Ом
3 (TWL-) - 4 (TWL+)	Всегда	3,4 - 5,2 Ом

Не снимая динамик, убедитесь, что он установлен надежно и не имеет повреждений.

Убедитесь, что в динамике нет инородных предметов, диффузор динамика не имеет разрывов и прочих повреждений.

Измерьте сопротивление динамика.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Условие	Заданные условия
1 - 2	Всегда	6,8 - 10,2 Ом
