Динамик В Заднем Отделении Для Мелких Вещей -- Проверка |
| 1. ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК В СБОРЕ |
Не снимая динамик, убедитесь, что он установлен надежно и не имеет повреждений.
Убедитесь, что в динамике нет инородных предметов, диффузор динамика не имеет разрывов и прочих повреждений.
Измерьте сопротивление динамика.
- Номинальное сопротивление:
Для моделей с 6 динамиками: Подключение диагностического прибора Условие Заданные условия 1 - 2 Всегда 3,2-4,8 Ом для моделей с 10 динамиками: Подключение диагностического прибора Условие Заданные условия 1 - 2 Всегда 4,8 - 6,8 Ом

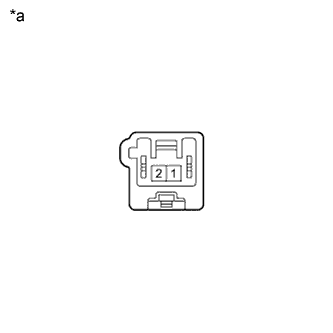

Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(задний динамик)
 |
| 2. ПРОВЕРЬТЕ ЗАДНИЙ ДИНАМИК № 2 В СБОРЕ (для моделей с 10 динамиками) |
Не снимая динамик, убедитесь, что он установлен надежно и не имеет повреждений.
Убедитесь, что в динамике нет инородных предметов, диффузор динамика не имеет разрывов и прочих повреждений.
Измерьте сопротивление динамика.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия 1 - 2 Всегда 6,8 - 10,2 Ом

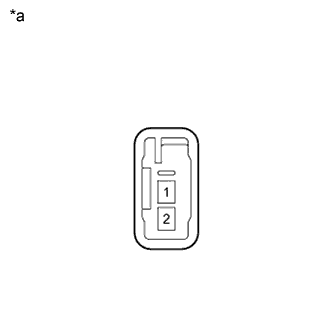

Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(задний динамик № 2)
 |
