Аудиовизуальная система (для моделей с радиоприемником с дисплеем) цепь сигнала заднего хода. Camry ASV50

ОПИСАНИЕ

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (СИГНАЛ ЗАДНЕГО ХОДА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ОПИСАНИЕ

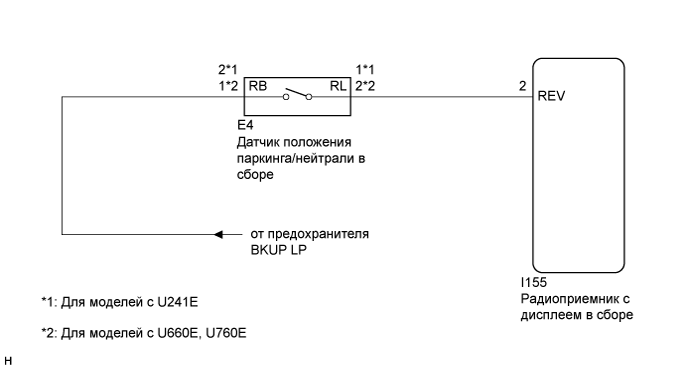

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Отсоедините разъем радиоприемника с дисплеем в сборе.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Подключение диагностического прибора	Условие	Заданные условия
   I155-2 (REV) - масса	Зажигание включено Рычаг переключения передач в положении R	11–14 В
   I155-2 (REV) - масса	Зажигание включено Рычаг переключения передач в любом положении, кроме R	Менее 1 В

1. Отсоедините разъем радиоприемника с дисплеем в сборе.


2. Отсоедините разъем датчика положения паркинга/нейтрали в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.



   Номинальное сопротивление:

   Для моделей с U241E

   Подключение диагностического прибора	Условие	Заданные условия
   I155-2 (REV) - E4-1 (RL)	Всегда	Менее 1 Ом
   I155-2 (REV) - масса	Всегда	10 кОм или более

   Для моделей с U660E, U760E

   Подключение диагностического прибора	Условие	Заданные условия
   I155-2 (REV) - E4-2 (RL)	Всегда	Менее 1 Ом
   I155-2 (REV) - масса	Всегда	10 кОм или более

1. Отсоедините разъем датчика положения паркинга/нейтрали в сборе.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.



   Номинальное напряжение:

   Для моделей с U241E

   Подключение диагностического прибора	Условие	Заданные условия
   E4-2 (RB) - масса	Зажигание включено	11 - 14 В

   Для моделей с U660E, U760E

   Подключение диагностического прибора	Условие	Заданные условия
   E4-1 (RB) - масса	Зажигание включено	11 - 14 В

3. Перейдите к следующему шагу в соответствии с результатом проверки.


   Результат:

   Результат	Следующий шаг
   NG	А
   ОК (для моделей с U241E)	B
   OK (для моделей с U660E)	C
   OK (для моделей с U760E)	D
