Система навигации цепь сигнала заднего хода. Camry ASV50

ОПИСАНИЕ

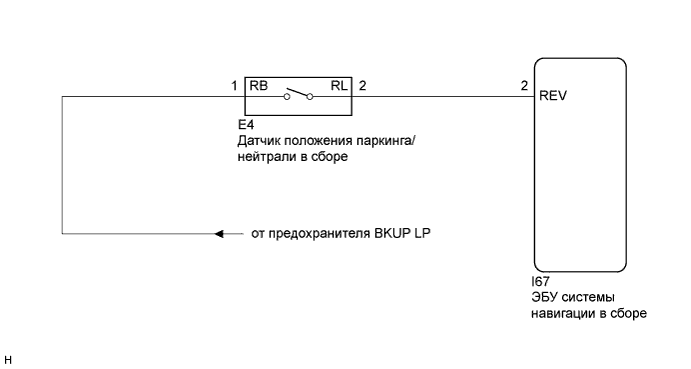

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (СИГНАЛ ЗАДНЕГО ХОДА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Отсоедините ЭБУ системы навигации в сборе.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I67-2 (REV) - масса	Замок зажигания в положении ON (ВКЛ) Рычаг переключения передач в положении R	11-14 В
   I67-2 (REV) - масса	Замок зажигания в положении ON (ВКЛ) Рычаг переключения передач в любом положении, кроме R	Менее 1 В

1. Отсоедините разъем ЭБУ навигационной системы в сборе.


2. Отсоедините разъем датчика положения паркинга/нейтрали в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I67-2 (REV) - E4-2 (RL)	Всегда	Менее 1 Ом
   I67-2 (REV) - масса	Всегда	10 кОм или более

1. Отсоедините разъем датчика положения паркинга/нейтрали в сборе.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   E4-1 (RB) - масса	Зажигание включено	11-14 В

3. Перейдите к следующему шагу в соответствии с результатом проверки.


   Результат:

   Результат	Следующий шаг
   NG	А
   OK (для моделей с U660E)	B
   OK (для моделей с U760E)	C
