Выключатель освещения проема передней двери проверка. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Салона). Camry ASV50 GSV50 ACV51

  1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ

Выключатель Освещения Проема Передней Двери -- Проверка



1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ


    Camry ASV50 GSV50 ACV51.Освещение (Салона).Система Освещения.Выключатель освещения проема передней двери проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    1 - корпус выключателя
    		Не нажат (ON (ВКЛ))
    		Менее 1 Ом
    Нажат (OFF (ВЫКЛ))
    		10 кОм или более

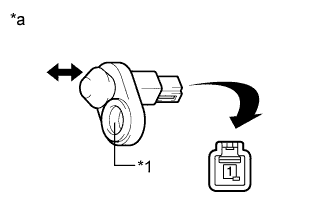

    Обозначения на рисунке
    *a
    		Устройство с отсоединенным жгутом проводов
    (выключатель освещения проема передней двери в сборе)
    *1
    		Корпус выключателя
    Если результат проверки не отвечает требованиям, замените выключатель освещения проема передней двери.
