Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Салона). Camry ASV50 GSV50 ACV51
Переключатель Лампы Аксессуарного Зеркала -- Проверка |
| 1. ПРОВЕРЬТЕ ЛЕВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ |
Проверьте выключатель лампы аксессуарного зеркала.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия 1 - 2 Противосолнечный козырек поднят 10 кОм или более 1 - 2 Крышка зеркала полностью закрыта, а противосолнечный козырек опущен 10 кОм или более 1 - 2 Крышка зеркала полностью открыта, а противосолнечный козырек опущен Менее 1 Ом

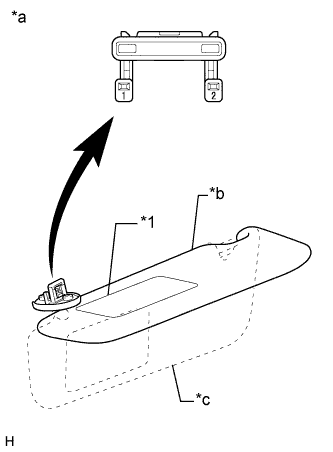

Если результат проверки не соответствует указанному, замените левый противосолнечный козырек в сборе.Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(левый противосолнечный козырек в сборе)*b Противосолнечный козырек поднят *c Противосолнечный козырек опущен *1 Крышка зеркала
| 2. ПРОВЕРЬТЕ ПРАВЫЙ ПРОТИВОСОЛНЕЧНЫЙ КОЗЫРЕК В СБОРЕ |
Проверьте выключатель лампы аксессуарного зеркала.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия 1 - 2 Противосолнечный козырек поднят 10 кОм или более 1 - 2 Крышка зеркала полностью закрыта, а противосолнечный козырек опущен 10 кОм или более 1 - 2 Крышка зеркала полностью открыта, а противосолнечный козырек опущен Менее 1 Ом

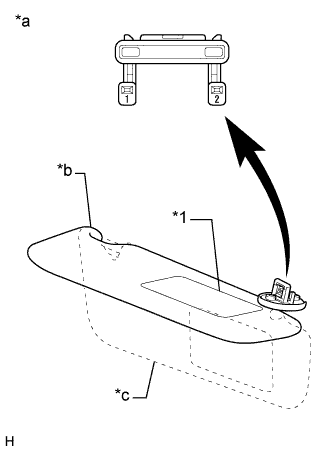

Если результат проверки не соответствует указанному, замените правый противосолнечный козырек в сборе.Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(правый противосолнечный козырек в сборе)*b Противосолнечный козырек поднят *c Противосолнечный козырек опущен *1 Крышка зеркала
