Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Салона). Camry ASV50 GSV50 ACV51
Лампа Индивидуального Освещения -- Проверка |
| 1. ПРОВЕРЬТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ |
Проверьте лампы индивидуального освещения.
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 9 (B), а отрицательный (-) вывод – к контакту 1 (GND) или 6 (CTY).
- Результат:
Контакты для подключения диагностического прибора Условие Заданные условия 9 (B) - 1 (GND) Выключатель освещения салона и выключатели ламп индивидуального освещения в выключенном положении Ни левая, ни правая лампа индивидуального освещения не горит Выключатель освещения салона в выключенном положении, выключатель левой лампы индивидуального освещения во включенном положении Левая лампа индивидуального освещения включена Выключатель освещения салона в выключенном положении, выключатель правой лампы индивидуального освещения во включенном положении Правая лампа индивидуального освещения включена Выключатель освещения салона во включенном положении, выключатели ламп индивидуального освещения в выключенном положении Правая и левая лампы индивидуального освещения включаются 9 (B) - 6 (CTY) Дверной выключатель освещения салона и выключатели ламп индивидуального освещения в выключенном положении Ни левая, ни правая лампа индивидуального освещения не горит Дверной выключатель освещения салона в выключенном положении, выключатели ламп индивидуального освещения во включенном положении Ни левая, ни правая лампа индивидуального освещения не горит Дверной выключатель освещения салона во включенном положении, выключатели ламп индивидуального освещения в выключенном положении Правая и левая лампы индивидуального освещения включаются

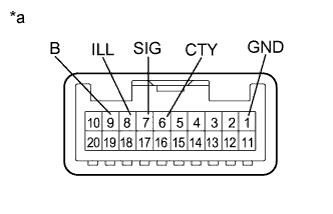

Если результат проверки не отвечает требованиям, замените лампу или вещевой ящик в облицовке крыши в сборе.Обозначения на рисунке *a Устройство с неподсоединенным жгутом проводов
(Вещевой ящик в облицовке крыши в сборе)
 |
Проверьте лампу направленного освещения центральной консоли.
Подсоедините положительный (+) вывод аккумуляторной батареи к контакту 8 (ILL), а отрицательный (-) вывод – к контакту 1 (GND).
- Результат:
Контакты для подключения диагностического прибора Условие Заданные условия 1 (GND) - 8 (ILL) Положительный вывод аккумуляторной батареи (+) → контакт 8 (ILL)
Отрицательный (-) вывод аккумуляторной батареи → контакт 1 (GND)Лампа направленного освещения в центральной консоли загорается
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Условие Заданные условия 1 (GND) - 7 (SIG) Выключатели ламп индивидуального освещения и выключатель освещения салона в выключенном положении 10 кОм или более Выключатели ламп индивидуального освещения в выключенном положении, выключатель освещения салона во включенном положении Менее 1 Ом 6 (CTY) - 7 (SIG) Выключатель освещения салона DOOR в положении OF (ВЫКЛ) 10 кОм или более Выключатель освещения салона DOOR в положении ON (ВКЛ) Менее 1 Ом
