Задний фонарь в сборе проверка без снятия с автомобиля. Camry ASV50
ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ
ПРОВЕРЬТЕ ПРАВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ
Задний Фонарь В Сборе -- Проверка Без Снятия С Автомобиля |
| 1. ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ |
Отсоедините разъем от левого заднего фонаря в сборе.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
T7-1 (B) - T7-3 (E)
| Двигатель запущен, рычаг переключения передач не находится в положении R
| Менее 1 В
|
Двигатель запущен, рычаг переключения передач находится в положении R
| 11-14 В
|
T7-2 (B) - T7-3 (E)
| Переключатель освещения выключен
| Менее 1 В
|
Переключатель освещения в положении TAIL
| 11-14 В
|
T7-4 (B)*1 - T7-3 (E)
| Переключатель освещения в положении TAIL, переключатель задних противотуманных фонарей в положении OFF (ВЫКЛ)
| Менее 1 В
|
Переключатель освещения в положении TAIL, переключатель задних противотуманных фонарей в положении ON (ВКЛ)
| 11-14 В
|
*1: для моделей с задними противотуманными фонарями
Обозначения на рисунке*a
| Вид спереди разъема со стороны жгута проводов:
(к левому заднему фонарю в сборе)
|
Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.
| 2. ПРОВЕРЬТЕ ПРАВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ |
Отсоедините разъем от правого заднего фонаря в сборе.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
- Номинальное напряжение:
Контакты для подключения диагностического прибора
| Условие
| Заданные условия
|
T1-1 (B) - T1-3 (E)
| Двигатель запущен, рычаг переключения передач не находится в положении R
| Менее 1 В
|
Двигатель запущен, рычаг переключения передач находится в положении R
| 11–14 В
|
T1-2 (B) - T1-3 (E)
| Переключатель освещения выключен
| Менее 1 В
|
Переключатель освещения в положении TAIL
| 11–14 В
|
T1-4 (B)*1 - T1-3 (E)
| Переключатель освещения в положении TAIL, переключатель задних противотуманных фонарей в положении OFF (ВЫКЛ)
| Менее 1 В
|
Переключатель освещения в положении TAIL, переключатель задних противотуманных фонарей в положении ON (ВКЛ)
| 11–14 В
|
*1: для моделей с задними противотуманными фонарями

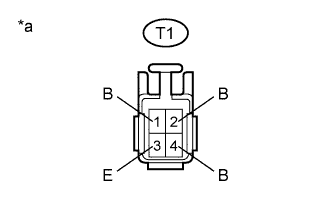

Обозначения на рисунке*a
| Вид спереди разъема со стороны жгута проводов:
(к правому заднему фонарю в сборе)
|
Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.
