Задние блоки фонарей в сборе проверка без снятия с автомобиля. Camry ASV50

Наружное Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Освещение (Наружное). Camry ASV50 GSV50 ACV51

  1. ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

  2. ПРОВЕРЬТЕ ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

Задние Блоки Фонарей В Сборе -- Проверка Без Снятия С Автомобиля



1. ПРОВЕРЬТЕ ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Задние блоки фонарей в сборе проверка без снятия с автомобиля

  1. Отсоедините разъем от левого заднего блока фонарей в сборе.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    T8-1 (B) - T8-2 (E)
    		Переключатель указателей поворота в нейтральном положении
    		Менее 1 В
    Переключатель указателей поворота в положении левого поворота
    		11-14 В (60-120 раз в мин)
    T9-2 (TL) - T9-1 (E)
    		Переключатель освещения выключен
    		Менее 1 В
    Переключатель освещения в положении TAIL
    		11–14 В
    T9-3 (STP) - T9-1 (E)
    		Педаль тормоза отпущена
    		Менее 1 В
    Педаль тормоза нажата
    		11–14 В
    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к левому заднему блоку фонарей в сборе)
    Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.


2. ПРОВЕРЬТЕ ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ


    Camry ASV50 GSV50 ACV51.Освещение (Наружное).Система Освещения.Задние блоки фонарей в сборе проверка без снятия с автомобиля

  1. Отсоедините разъем от правого заднего блока фонарей в сборе.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение переключателя
    		Заданные условия
    T13-1 (B) - T13-2 (E)
    		Переключатель указателей поворота в нейтральном положении
    		Менее 1 В
    Переключатель указателей поворота в положении правого поворота
    		11 - 14 В (60 - 120 раз в минуту)
    T12-2 (TL) - T12-1 (E)
    		Переключатель освещения выключен
    		Менее 1 В
    Переключатель освещения в положении TAIL
    		11–14 В
    T12-3 (STP) - T12-1 (E)
    		Педаль тормоза отпущена
    		Менее 1 В
    Педаль тормоза нажата
    		11–14 В

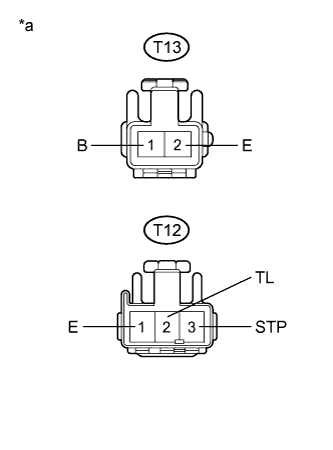

    Обозначения на рисунке
    *a
    		Вид спереди разъема со стороны жгута проводов:
    (к правому заднему блоку фонарей в сборе)
    Если результат проверки не отвечает требованиям, отремонтируйте или замените жгут проводов или разъем.
