Датчик Температуры Окружающего Воздуха -- Проверка |
| 1. ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА (ТЕРМИСТОР В СБОРЕ) |
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия A3-1 (-) - A3-2 (+) 10°C (50°F) 3,00-3,73 кОм A3-1 (-) - A3-2 (+) 15°C (59°F) 2,45-2,88 кОм A3-1 (-) - A3-2 (+) 20°C (68°F) 1,95-2,30 кОм A3-1 (-) - A3-2 (+) 25°C (77°F) 1,60-1,80 кОм A3-1 (-) - A3-2 (+) 30°C (86°F) 1,28 - 1,47 кОм A3-1 (-) - A3-2 (+) 35°C (95°F) 1,00 - 1,22 кОм A3-1 (-) - A3-2 (+) 40°C (104°F) 0,80 - 1,00 кОм A3-1 (-) - A3-2 (+) 45°C (113°F) 0,65 - 0,85 кОм A3-1 (-) - A3-2 (+) 50°C (122°F) 0,50 - 0,70 кОм A3-1 (-) - A3-2 (+) 55°C (131°F) 0,44 - 0,60 кОм A3-1 (-) - A3-2 (+) 60°C (140°F) 0,36–0,50 кОм

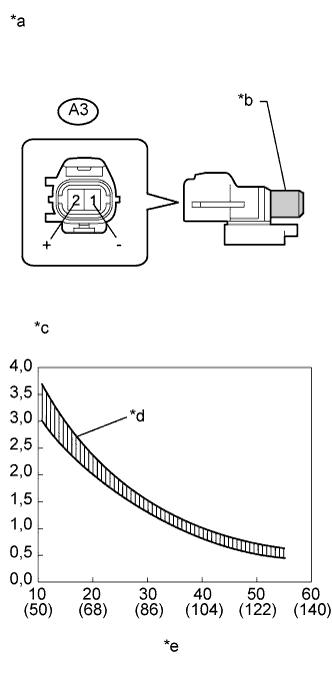

Обозначения на рисунке *a Устройство с отсоединенным жгутом проводов
(датчик температуры окружающего воздуха (термистор в сборе))*b Чувствительный элемент *c Сопротивление (кОм) *d Допустимый диапазон *e Температура, °C (°F) - ПРИМЕЧАНИЕ:
- Даже легкое касание датчика может вызвать изменение величины сопротивления. Поэтому всегда удерживайте датчик за разъем.
- В процессе измерения температура датчика должна совпадать с температурой окружающего воздуха.
- УКАЗАНИЕ:
- По мере увеличения температуры сопротивление должно уменьшаться (см. график).
- Если сопротивление не соответствует требованиям, замените термистор в сборе (датчик температуры окружающего воздуха).
 |
