Система Отопления Кондиционирования. Датчик температуры в салоне проверка

Датчик Температуры В Салоне -- Проверка

1. ПРОВЕРЬТЕ ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ (ТЕРМИСТОР КОНДИЦИОНЕРА)

Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление:

Контакты для подключения диагностического прибора	Режим	Заданные условия
I57-1 (+) - I57-2 (-)	10°C (50°F)	3,00-3,73 кОм
I57-1 (+) - I57-2 (-)	15°C (59°F)	2,45-2,88 кОм
I57-1 (+) - I57-2 (-)	20°C (68°F)	1,95-2,30 кОм
I57-1 (+) - I57-2 (-)	25°C (77°F)	1,60-1,80 кОм
I57-1 (+) - I57-2 (-)	30°C (86°F)	1,28 - 1,47 кОм
I57-1 (+) - I57-2 (-)	35°C (95°F)	1,00 - 1,22 кОм
I57-1 (+) - I57-2 (-)	40°C (104°F)	0,80 - 1,00 кОм
I57-1 (+) - I57-2 (-)	45°C (113°F)	0,65 - 0,85 кОм
I57-1 (+) - I57-2 (-)	50°C (122°F)	0,50 - 0,70 кОм
I57-1 (+) - I57-2 (-)	55°C (131°F)	0,44 - 0,60 кОм
I57-1 (+) - I57-2 (-)	60°C (140°F)	0,36–0,50 кОм

Если сопротивление не соответствует требованиям, замените термистор системы кондиционирования (датчик температуры в салоне).

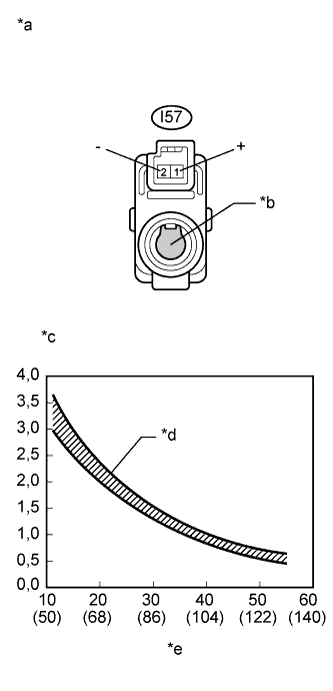

Обозначения на рисунке
*a	Устройство с отсоединенным жгутом проводов (датчик температуры в салоне (термистор системы кондиционирования))
*b	Чувствительный элемент
*c	Сопротивление (кОм)
*d	Допустимый диапазон
*e	Температура, °C (°F)

Удерживайте датчик только за его разъем. Касание датчика может вызвать изменение величины сопротивления.
В процессе измерения температура датчика должна совпадать с температурой окружающего воздуха.

По мере увеличения температуры сопротивление должно уменьшаться (см. график).
