ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ)
АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником с дисплеем) - Цепь звукового сигнала между радиоприемником и переходником стереогнезда |
ОПИСАНИЕ
Эта цепь используется для передачи звуковых сигналов внешнего устройства от переходника стереогнезда № 1 в сборе в радиоприемник с дисплеем в сборе.В радиоприемнике с дисплеем в сборе передаваемый звуковой сигнал усиливается, а затем выводится через динамики.
В случае обрыва цепи или короткого замыкания звук из динамиков не слышен даже в том случае, если радиоприемник в сборе с дисплеем и динамики полностью исправны.

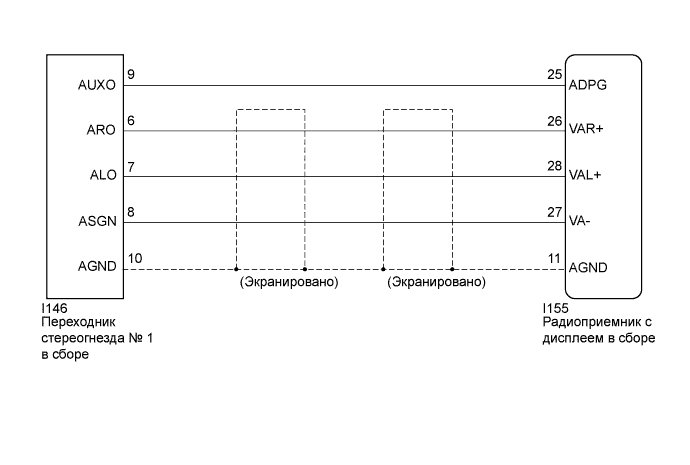

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ) |
Отсоедините разъем радиоприемника с дисплеем в сборе.
Отсоедините разъем переходника стереогнезда № 1 в сборе.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора Режим Заданные условия I155-25 (ADPG) - I146-9 (AUXO) Всегда Менее 1 Ом I155-11 (AGND) - I146-10 (AGND) Всегда Менее 1 Ом I155-26 (VAR+) - I146-6 (ARO) Всегда Менее 1 Ом I155-28 (VAL+) - I146-7 (ALO) Всегда Менее 1 Ом I155-27 (VA-) - I146-8 (ASGN) Всегда Менее 1 Ом I155-25 (ADPG) - масса Всегда 10 кОм или более I155-11 (AGND) - масса Всегда 10 кОм или более I155-26 (VAR+) - масса Всегда 10 кОм или более I155-28 (VAL+) - масса Всегда 10 кОм или более I155-27 (VA-) - масса Всегда 10 кОм или более

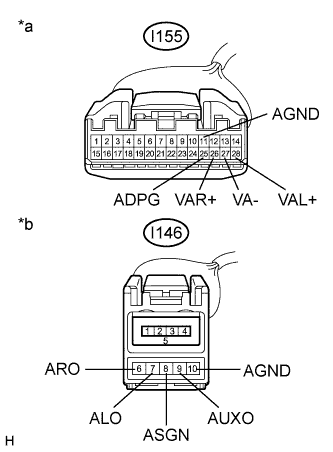

Обозначения на рисунке *a Вид спереди разъема со стороны жгута проводов:
(к радиоприемнику с дисплеем в сборе)*b Вид спереди разъема со стороны жгута проводов:
(к переходнику стереогнезда № 1 в сборе)
 |
|
| ||||
| OK | ||
| ||
