АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с радиоприемником) - Цепь звукового сигнала между радиоприемником и переходником стереогнезда |
ОПИСАНИЕ
Эта цепь используется для передачи звуковых сигналов внешнего устройства от переходника стереогнезда № 1 в сборе в радиоприемник в сборе.Отправленный звуковой сигнал усиливается радиоприемником, после чего выводится через динамики.В случае обрыва цепи или короткого замыкания звук из динамиков не слышен даже в том случае, если радиоприемник и динамики полностью исправны.

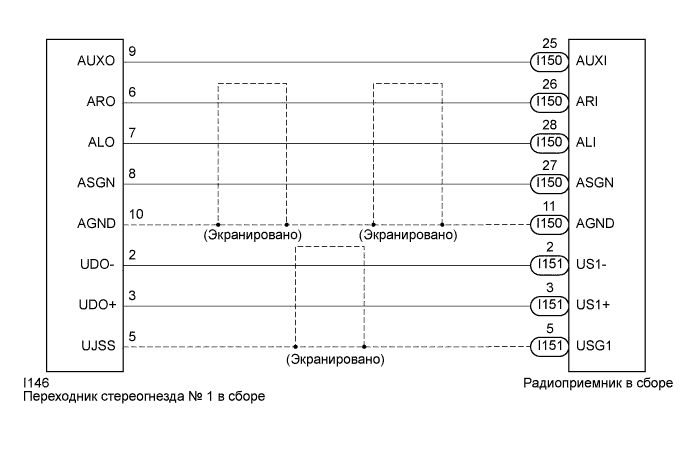

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (РАДИОПРИЕМНИК В СБОРЕ – ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ) |
Отсоедините разъемы переходника стереогнезда № 1 в сборе и радиоприемника в сборе.
|
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
I146-9 (AUXO) - I150-25 (AUXI)
| Всегда
| Менее 1 Ом
|
I146-6 (ARO) - I150-26 (ARI)
| Всегда
| Менее 1 Ом
|
I146-7 (ALO) - I150-28 (ALI)
| Всегда
| Менее 1 Ом
|
I146-8 (ASGN) - I150-27 (ASGN)
| Всегда
| Менее 1 Ом
|
I146-10 (AGND) - I150-11 (AGND)
| Всегда
| Менее 1 Ом
|
I146-2 (UDO-) - I151-2 (US1-)
| Всегда
| Менее 1 Ом
|
I146-3 (UDO+) - I151-3 (US1+)
| Всегда
| Менее 1 Ом
|
I146-5 (UJSS) - I151-5 (USG1)
| Всегда
| Менее 1 Ом
|
I146-9 (AUXO) - масса
| Всегда
| 10 кОм или более
|
I146-6 (ARO) - масса
| Всегда
| 10 кОм или более
|
I146-7 (ALO) - масса
| Всегда
| 10 кОм или более
|
I146-8 (ASGN) - масса
| Всегда
| 10 кОм или более
|
I146-10 (AGND) - масса
| Всегда
| 10 кОм или более
|
I146-2 (UDO-) - масса
| Всегда
| 10 кОм или более
|
I146-3 (UDO+) - масса
| Всегда
| 10 кОм или более
|
I146-5 (UJSS) - масса
| Всегда
| 10 кОм или более
|

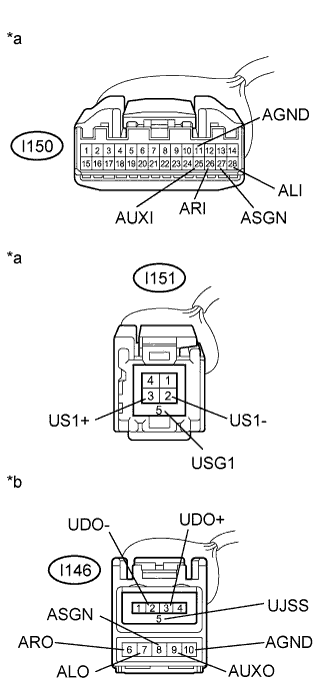

Обозначения на рисунке*a
| Вид спереди разъема со стороны жгута проводов:
(к радиоприемнику в сборе)
|
*b
| Вид спереди разъема со стороны жгута проводов:
(к переходнику стереогнезда № 1 в сборе)
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ |
|
|
| OK |
|
|
|
| ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь) |
|
