Система зеркал с электроприводом обогреватель зеркала не включается с помощью выключателя обогревателя заднего стекла. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ВЫПОЛНИТЕ ДИАГНОСТИКУ В РЕЖИМЕ ACTIVE TEST С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА

ПРОВЕРЬТЕ СИСТЕМУ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА

ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ – ИСТОЧНИК ПИТАНИЯ И МАССА)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ – РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ – ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ – МАССА)

ПРОВЕРЬТЕ ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ – ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ – МАССА)

ПРОВЕРЬТЕ ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО

ОПИСАНИЕ

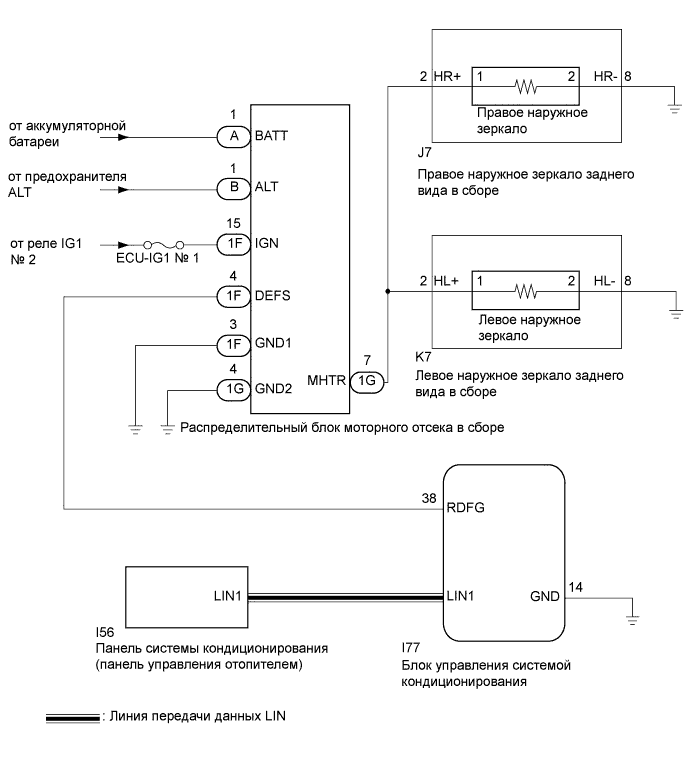

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе.

1. Подсоедините портативный диагностический прибор к DLC3.


2. Установите замок зажигания в положение ON (ВКЛ).


3. Включите портативный диагностический прибор.


4. Войдите в следующие меню: Body / Air Conditioner / Active Test.


5. В соответствии с указаниями на дисплее портативного диагностического прибора выполните диагностику в режиме Active Test.



   Air Conditioner (Система кондиционирования)

   Информация на дисплее прибора	Испытываемое устройство	Диапазон регулирования	Замечание по диагностике
   Defogger Relay (Rear)	Обогреватель зеркала	OFF (ВЫКЛ) / ON (ВКЛ)	-

   Результат:

   Результат	Перейти к
   Функция обогрева зеркала на обоих зеркалах не работает должным образом	А
   Функция обогрева зеркала на правом зеркале не работает должным образом	B
   Функция обогрева зеркала на левом зеркале не работает должным образом	C

1. Проверьте работу обогревателя заднего стекла (Нажмите здесь).


   OK:

   Обогреватель заднего стекла работает нормально.


1. С помощью вольтметра проверьте напряжение на распределительном блоке моторного отсека в сборе (Нажмите здесь).


   OK:

   Показания выходного сигнала нормальные.


1. Снимите распределительный блок моторного отсека в сборе с блока реле и распределительного блока моторного отсека в сборе.







2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   A-1 (BATT) - масса	Всегда	11 – 14 В
   B-1 (ALT) - масса	Всегда	11-14 В

3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   1F-3 (GND1) - масса	Всегда	Менее 1 Ом
   1G-4 (GND2) - масса	Всегда	Менее 1 Ом

1. Отсоедините разъем 1G от распределительного блока моторного отсека в сборе.


2. Отсоедините разъем J7 от правого наружного зеркала заднего вида в сборе.


3. Отсоедините разъем K7 от левого наружного зеркала заднего вида в сборе.


4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   1G-7 (MHTR) - J7-2 (HR+)	Всегда	Менее 1 Ом
   1G-7 (MHTR) - K7-2 (HL+)	Всегда	Менее 1 Ом

1. Отсоедините разъем 1G от распределительного блока моторного отсека в сборе.


2. Отсоедините разъем J7 от правого наружного зеркала заднего вида в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   1G-7 (MHTR) - J7-2 (HR+)	Всегда	Менее 1 Ом
   J7-8 (HR-) - масса	Всегда	Менее 1 Ом

1. Снимите правое наружное зеркало (Нажмите здесь).


2. Проверьте правое наружное зеркало (Нажмите здесь).


   OK:

   Правое наружное зеркало исправно.


1. Отсоедините разъем 1G от распределительного блока моторного отсека в сборе.


2. Отсоедините разъем K7 от левого наружного зеркала заднего вида в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   1G-7 (MHTR) - K7-2 (HL+)	Всегда	Менее 1 Ом
   K7-8 (HL-) - масса	Всегда	Менее 1 Ом

1. Снимите левое наружное зеркало (Нажмите здесь).


2. Проверьте левое наружное зеркало (Нажмите здесь).


   OK:

   Левое наружное зеркало исправно.
