  1. ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК

Подогреваемый Кислородный Датчик -- Проверка



1. ПРОВЕРЬТЕ ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.Подогреваемый кислородный датчик проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E21-1 (HT1B) - E21-2 (+B)
    		20°C (68°F)
    		9 - 14 Ом
    E21-1 (HT1B) - E21-4 (E2)
    		Всегда
    		10 кОм или более

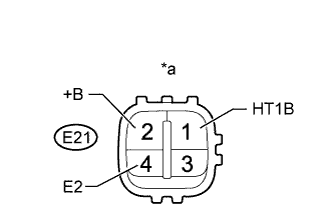

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (подогреваемый кислородный датчик)
    Если результат не соответствует заданному, подогреваемый кислородный датчик следует заменить.
