  1. ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

Датчик Состава Топливовоздушной Смеси -- Проверка



1. ПРОВЕРЬТЕ ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ


    Camry ASV50 GSV50 ACV51.Система Управления Двигателем 1Az-Fe.Система Sfi.Датчик состава топливовоздушной смеси проверка

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Условие
    		Заданные условия
    E19-1 (HA1A) - E19-2 (+B)
    		20°C (68°F)
    		1,8 - 3,4 Ом
    E19-1 (HA1A) - E19-4 (A1A-)
    		Всегда
    		10 кОм или более

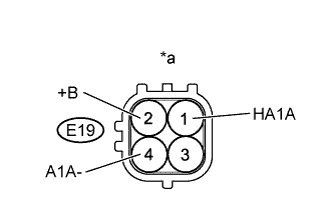

    Обозначения на рисунке
    *a
    		Устройство с неподсоединенным жгутом проводов
    (датчик состава топливовоздушной смеси)
    Если результат проверки не отвечает требованиям, замените датчик состава топливовоздушной смеси.
