Система монитора заднего вида ненормальное изображение с камеры монитора заднего вида. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ)

ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

ПРОВЕРЬТЕ ЗАДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ

ОПИСАНИЕ

1. Видеосигнал задней телекамеры в сборе передается в радиоприемник с дисплеем в сборе.

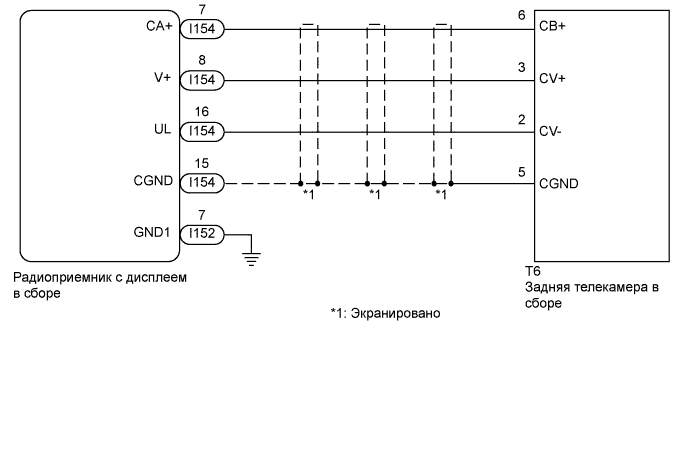

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1. Отсоедините разъем I154 от радиоприемника с дисплеем в сборе.


2. Отсоедините разъем Т6 от задней телекамеры в сборе.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   I154-8 (V+) - T6-3 (CV+)	Всегда	Менее 1 Ом
   I154-7 (CA+) - T6-6 (CB+)	Всегда	Менее 1 Ом
   I154-15 (CGND) - T6-5 (CGND)	Всегда	Менее 1 Ом
   I154-16 (V-) - T6-2 (CV-)	Всегда	Менее 1 Ом
   I154-8 (V+) - масса	Всегда	10 кОм или более
   I154-7 (CA+) - масса	Всегда	10 кОм или более
   I154-16 (V-) - масса	Всегда	10 кОм или более
   I154-15 (CGND) - масса	Всегда	10 кОм или более

1. Подсоедините разъем I154 к радиоприемнику с дисплеем в сборе.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I154-16 (V-) - масса	Всегда	Менее 1 Ом
   I154-15 (CGND) - масса	Всегда	Менее 1 Ом

3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I154-7 (CA+) - I154-15 (CGND)	Зажигание включено Рычаг переключения передач в положении R	5,5 - 7,05 В

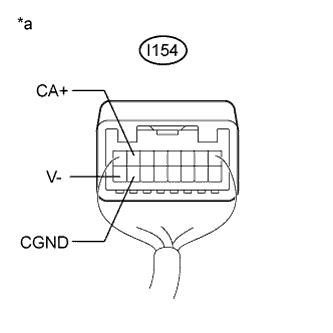

   Обозначения на рисунке

   *a	Устройство с подсоединенным жгутом проводов (Радиоприемник с дисплеем в сборе)

1. Подсоедините разъем Т6 к задней телекамере в сборе.


2. Проверьте форму сигнала задней телекамеры с помощью осциллографа.


   УКАЗАНИЕ:

   Задняя телекамера имеет водонепроницаемый разъем. Поэтому форму сигнала на радиоприемнике с дисплеем в сборе следует проверять с подсоединенным разъемом.

   OK:

   Форма сигнала подобна показанной на рисунке.


   Параметр / Устройство	Описание
   Номера контактов (обозначения)	I154-8 (V+) - I152-7 (GND1)
   Настройки прибора	200 мВ/дел., 50 мкс/дел.
   Условие	Зажигание включено, рычаг переключения передач в положении R

   УКАЗАНИЕ:

   Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.

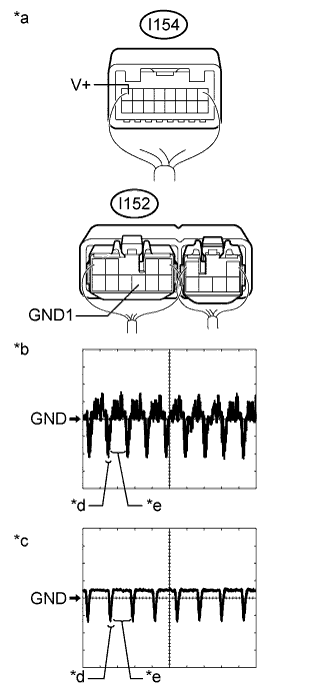

   Обозначения на рисунке

   *a	Устройство с подсоединенным жгутом проводов (Радиоприемник с дисплеем в сборе)
   *b	Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)
   *c	Осциллограмма 2 (объектив камеры закрыт, экран затемнен)
   *d	Сигнал синхронизации
   *e	Сигнал видеоизображения
