Система дистанционной блокировки дверей (для моделей без интеллектуальной системы посадки и запуска) не работает только функция дистанционного управления. Camry ASV50

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ РАБОТУ СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

ПРОВЕРЬТЕ СИСТЕМУ ПРЕДУПРЕЖДЕНИЯ ОБ ОСТАВЛЕНИИ КЛЮЧА В ЗАМКЕ ЗАЖИГАНИЯ

ПРОВЕРЬТЕ ПЕРЕДАТЧИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ

ПРОВЕРЬТЕ АККУМУЛЯТОРНУЮ БАТАРЕЮ ПЕРЕДАТЧИКА

ПРОВЕРЬТЕ БАТАРЕЮ ПЕРЕДАТЧИКА (НАПРЯЖЕНИЕ)

ПРОВЕРЬТЕ ПРОХОЖДЕНИЕ РАДИОВОЛН

ПЕРЕКЛЮЧИТЕ В РЕЖИМ САМОДИАГНОСТИКИ

ПРОВЕРЬТЕ РЕЖИМ САМОДИАГНОСТИКИ

ЗАРЕГИСТРИРУЙТЕ КОД ОПОЗНАВАНИЯ

ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ (ОТКЛИК)

ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ (КОНТАКТЫ +B, GND)

ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ (ВЫВОД)

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) – ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ)

ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

ЗАРЕГИСТРИРУЙТЕ КОД ОПОЗНАВАНИЯ

ПРОВЕРЬТЕ РАБОТУ ПРИЕМНИКА СИСТЕМЫ УПРАВЛЕНИЯ ЗАМКАМИ ДВЕРЕЙ

ОПИСАНИЕ

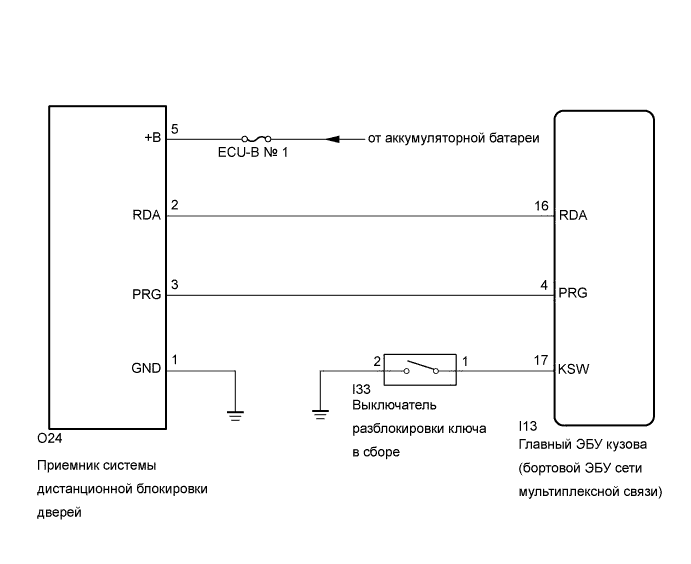

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:

1. Перед выполнением следующей процедуры проверки проверьте предохранители цепей, относящихся к данной системе

2. В случае замены или проверки приемника системы блокировки дверей и жгута проводов не изменяйте положение или длину жгута проводов. Если жгут проводов находится слишком близко к приемнику системы блокировки дверей, это может повлиять на работу системы дистанционной блокировки дверей.


1. Приведите в действие выключатель системы блокировки дверей на главном выключателе в сборе и убедитесь, что заблокированные двери разблокируются (Нажмите здесь).


   OK:

   Заблокированные двери разблокируются.


1. Проверьте работоспособность зуммера системы предупреждения об оставлении ключа в салоне (Нажмите здесь).


   OK:

   Зуммер системы предупреждения об оставлении ключа в салоне работает нормально.


1. Используя заведомо исправный зарегистрированный передатчик системы дистанционной блокировки дверей, убедитесь, что функции дистанционного управления работают нормально.


   Результат:

   Результат	Следующий шаг
   Функции дистанционной блокировки/разблокировки дверей нормально работают с заведомо исправным передатчиком системы дистанционной блокировки дверей.	А
   Функция дистанционного управления замками дверей не работает.	B

1. Проверьте уровень заряда батареи передатчика системы дистанционной блокировки дверей, который проверялся первым.


   1. Нажмите и удерживайте кнопку блокировки на передатчике в течение 5 секунд и проверьте количество вспышек светодиода передатчика.


      Результат:

      Результат	Следующий шаг
      Светодиод передатчика не загорается, если выключатель нажат и удерживается	А
      Светодиод передатчика загорается 3 раза или более, если выключатель нажат и удерживается	B
      Светодиод передатчика загорается один или два раза, но не три раза	C

1. Проверьте заряд батареи.

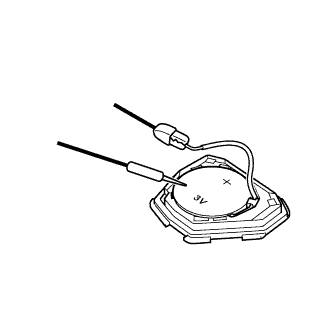

   1. Извлеките батарею из неработающего передатчика системы блокировки дверей в сборе (Нажмите здесь). Присоедините провод (диаметром 0,6 мм (0,0236 дюйма) или менее, включая оплетку провода) клейкой лентой или аналогичным материалом к отрицательному (-) выводу.


      ПРИМЕЧАНИЕ:

      Не обматывайте провод вокруг контакта, не зажимайте его между контактами и не припаивайте его. Контакт может деформироваться или повредиться, и батарею будет невозможно установить правильно.

2. Аккуратно потяните вывод из указанного на рисунке положения и установите ранее снятую батарею передатчика.


   ПРИМЕЧАНИЕ:

   При замене батареи передатчика перед началом работ снимите статический заряд со своего тела, прикоснувшись, например, к автомобилю, чтобы предотвратить повреждение передатчика электронного ключа.

3. Проверьте напряжение батареи передатчика.


   УКАЗАНИЕ:

   Измерьте напряжение батареи передатчика при нажатой кнопке блокировки или разблокировки на передатчике системы блокировки дверей.

   Номинальное напряжение:

   Параметр / Устройство	Описание
   Контакты для подключения диагностического прибора	Положительный (+) вывод батареи передатчика - отрицательный (-) вывод батареи передатчика
   Условие	Зажигание выключено, все двери закрыты, и нажат выключатель LOCK или UNLOCK
   Заданные условия	2,2 - 3,2 В

1. Поднесите передатчик системы дистанционной блокировки дверей к приемнику системы дистанционной блокировки дверей и выполните проверку функций системы дистанционного управления.


   УКАЗАНИЕ:

   1. Когда передатчик системы управления замками дверей находится вблизи приемника системы управления замками дверей, вероятность интерференции снижается, поэтому можно проверить, является ли интерференция причиной признака неисправности.

   2. Если результат проверки работы указывает на то, что узел неисправность проявляется в определенном месте или в определенное время, высока вероятность интерференции. Кроме того, причиной помех могут быть дополнительно установленные устройства. Если данные устройства установлены, снимите их и выполните проверку работы.


   OK:

   Функции дистанционного управления работают нормально.


1. При помощи цилиндра замка зажигания переключитесь в режим самодиагностики.


   1. Убедитесь, что автомобиль находится в исходном состоянии. Вставьте ключ в замок зажигания и затем извлеките его.


   2. В течение 5 секунд после извлечения ключа снова вставьте ключ в замок зажигания (зажигание выключено). Включите, а затем выключите зажигание.


   3. В течение 30 с после выключения зажигания выполните 9 раз следующую операцию: Включите, а затем выключите зажигание.


      ПРИМЕЧАНИЕ:

      Если не удается перейти в режим самодиагностики, система вернется в обычный режим работы.

      УКАЗАНИЕ:

      1. Поворот замка зажигания в положение ON (ВКЛ) после завершения описанных выше операций приводит к выходу из режима самодиагностики.

      2. В режиме самодиагностики не выполняйте блокировку или разблокировку дверей.


2. Убедитесь, что система перешла в режим самодиагностики по выходному сигналу освещения салона.


3. Убедитесь, что система переключилась в режим самодиагностики по выходному сигналу зуммера системы дистанционной блокировки дверей*.
   *: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей

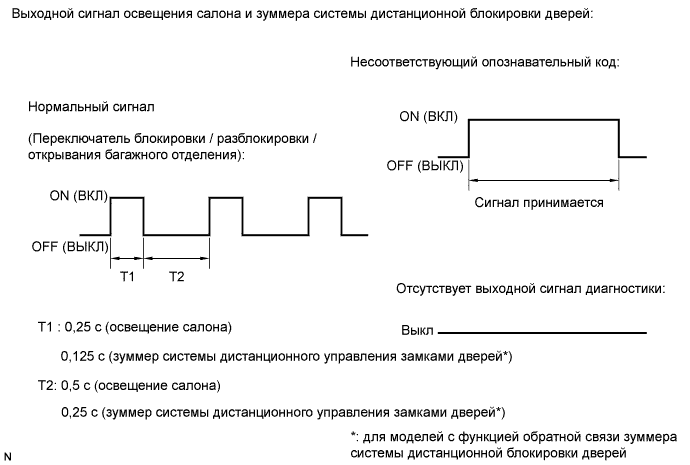

1. Удерживая нажатой кнопку передатчика системы дистанционной блокировки дверей, проверьте диагностические коды. Диагностические коды можно проверить по схеме мигания ламп освещения салона и звукам зуммера системы дистанционной блокировки дверей*.


   1. *: для моделей с функцией обратной связи зуммера системы дистанционной блокировки дверей


   Результат:

   Результат	Следующий шаг
   Выводится нормальный сигнал (схема мигания ламп и схема звучания зуммера).	А
   Выдан код несоответствия кода опознавания.	B
   Диагностические выходные сигналы отсутствуют.	C

1. Убедитесь, что система может быть переключена в режим перезаписи или в режим добавления, и что код опознавания может быть зарегистрирован (см.стр. Нажмите здесь).


   OK:

   Код опознавания может быть зарегистрирован.


1. Приготовьте передатчик системы дистанционной блокировки дверей с другого автомобиля.


2. Нажмите на кнопку передатчика системы дистанционной блокировки дверей и удерживайте ее нажатой.


3. Убедитесь, что выдается код несоответствия кода опознавания.


   OK:

   Выдан код несоответствия кода опознавания.


1. Отсоедините разъем O24 приемника системы дистанционной блокировки дверей.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O24-1 (GND) - масса	Всегда	Менее 1 Ом

3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   O24-5 (+B) - масса	Всегда	11 - 14 В

   Обозначения на рисунке

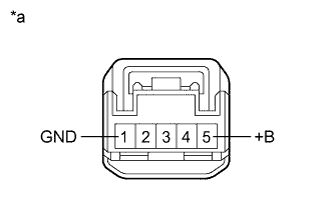

   *a	Вид спереди разъема со стороны жгута проводов: (к приемнику системы управления замками дверей)

1. Подсоедините разъем O24 приемника системы дистанционной блокировки дверей.


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Положение переключателя	Заданные условия
   O24-2 (RDA) - масса	Зажигание выключено, все двери закрыты и не нажат переключатель модуля передатчика системы дистанционной блокировки дверей	11-14 В
   	Зажигание выключено, все двери закрыты и нажат переключатель модуля передатчика системы дистанционной блокировки дверей	Импульсы формируются

   Обозначения на рисунке

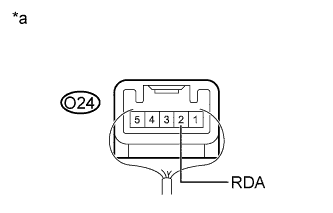

   *a	Устройство с подсоединенным жгутом проводов (приемник системы дистанционной блокировки дверей)

1. Отсоедините разъем I13 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи) и разъем O24 приемника системы дистанционной блокировки дверей.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Условие	Заданные условия
   I13-16 (RDA) - O24-2 (RDA)	Всегда	Менее 1 Ом
   I13-16 (RDA) - масса	Всегда	10 кОм или более
   I13-4 (PRG) - O24-3 (PRG)	Всегда	Менее 1 Ом
   I13-4 (PRG) - масса	Всегда	10 кОм или более

1. Временно замените приемник системы блокировки дверей на новый или исправный (Нажмите здесь).


1. Выполните процедуру регистрации (Нажмите здесь).


1. Убедитесь, что все двери блокируются и разблокируются переключателями блокировки и разблокировки на передатчике системы дистанционной блокировки дверей.


   OK:

   Двери блокируются и разблокируются с помощью передатчика системы дистанционной блокировки дверей.
