Адсорбер установка. Camry ASV50

Двигатель Гибридная Система Система Ev. Camry ASV50 GSV50 ACV51
Система Снижения Токсичности Отработавших Газов Двигателя 1Az-Fe. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ УГОЛЬНЫЙ АДСОРБЕР В СБОРЕ

  2. УСТАНОВИТЕ ТОПЛИВНЫЙ БАК В СБОРЕ

Адсорбер -- Установка



1. УСТАНОВИТЕ УГОЛЬНЫЙ АДСОРБЕР В СБОРЕ

  1. Установите угольный адсорбер в сборе и закрепите его 2 болтами и фиксатором.

    Момент затяжки:
    39 N*m{398 kgf*cm, 29 ft.*lbf}


    Camry ASV50 GSV50 ACV51.Система Снижения Токсичности Отработавших Газов Двигателя 1Az-Fe.Система Снижения Токсичности Отработавших Газов.Адсорбер установка

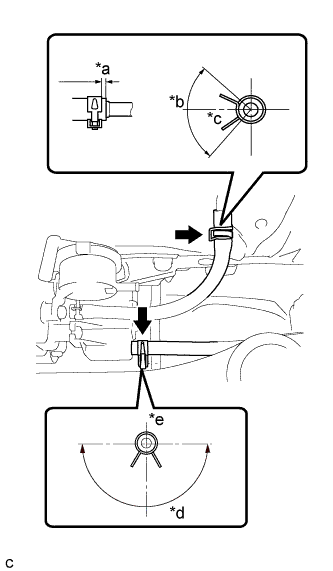

  1. Подсоедините шланг воздухопровода и продувочный шланг.

    Обозначения на рисунке
    *a
    		2 - 7 мм (0,0787 - 0,276 дюйма)
    *b
    		90°
    *c
    		Передняя сторона
    *d
    		180°
    *e
    		Верхняя сторона

  1. Присоедините зажим жгута проводов.



2. УСТАНОВИТЕ ТОПЛИВНЫЙ БАК В СБОРЕ
(Нажмите здесь).
