  1. СНИМИТЕ КОРОННУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

  2. ПРОВЕРЬТЕ БОКОВОЙ ЗАЗОР ПОЛУОСЕВОЙ ШЕСТЕРНИ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

  3. СНИМИТЕ ПЕРЕДНИЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК КОРПУСА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

  4. СНИМИТЕ ЗАДНИЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК КОРПУСА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

  5. ИЗВЛЕКИТЕ СТОПОРНЫЙ ШТИФТ ВАЛА САТЕЛЛИТОВ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

  6. СНИМИТЕ ВАЛ САТЕЛЛИТОВ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА № 1

  7. СНИМИТЕ УПОРНУЮ ШАЙБУ САТЕЛЛИТА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА

  8. СНИМИТЕ САЛЬНИК СЕПАРАТОРА ПОДШИПНИКА ПОЛУОСИ ДИФФЕРЕНЦИАЛА

  9. СНИМИТЕ САЛЬНИК КОЖУХА ТРАНСМИССИИ

Корпус Дифференциала -- Разборка



1. СНИМИТЕ КОРОННУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

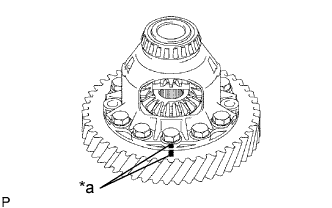

  1. Нанесите метки на коронную шестерню и корпус дифференциала.

    Обозначения на рисунке
    *a
    		Метка


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

  1. Выверните 10 болтов.



    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

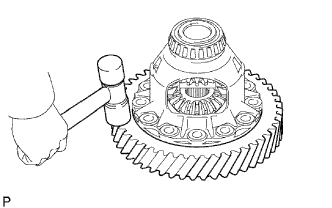

  1. Обстучите коронную шестерню молотком с пластмассовым покрытием, чтобы снять ее с корпуса.



2. ПРОВЕРЬТЕ БОКОВОЙ ЗАЗОР ПОЛУОСЕВОЙ ШЕСТЕРНИ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

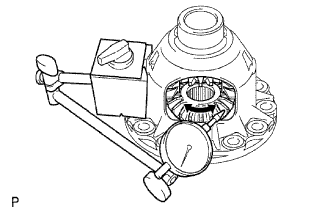

  1. С помощью индикатора часового типа измерьте зазор полуосевой шестерни.

    Номинальный боковой зазор:
    0,05 - 0,20 мм (0,00197 - 0,00787 дюйма)
    Номинальная толщина упорной шайбы:
    Толщина
    		Толщина
    1,0 мм (0,0394 дюйма)
    		1,2 мм (0,0472 дюйма)
    1,1 мм (0,0433 дюйма)
    		1,3 мм (0,0512 дюйма)


3. СНИМИТЕ ПЕРЕДНИЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК КОРПУСА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

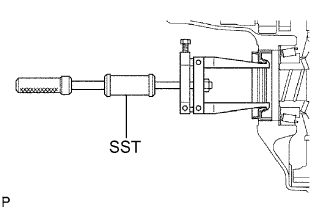

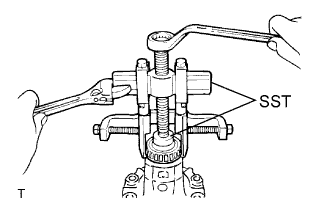

  1. С помощью SST снимите передний конический роликовый подшипник с корпуса переднего дифференциала.

    SST
    09950-40011(09951-04020,09952-04010,09953-04020,09954-04010,09955-04061,09957-04010,09958-04011)
    09950-60010(09951-00340)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

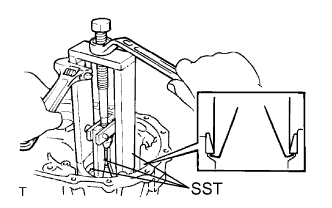

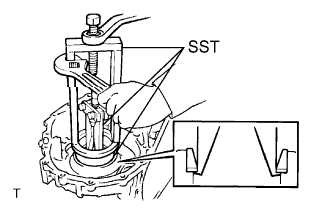

  1. С помощью SST извлеките наружное кольцо переднего конического роликового подшипника корпуса переднего дифференциала из кожуха трансмиссии.

    SST
    09387-00041(09387-01030,09387-01041)
    09387-02010
    09387-02020


4. СНИМИТЕ ЗАДНИЙ КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК КОРПУСА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

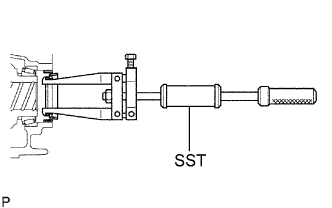

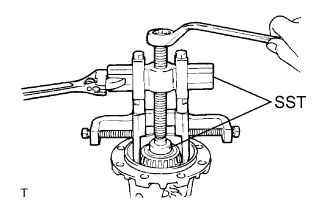

  1. С помощью SST снимите задний конический роликовый подшипник с корпуса переднего дифференциала.

    SST
    09950-40011(09951-04020,09952-04010,09953-04020,09954-04010,09955-04061,09957-04010,09958-04011)
    09950-60010(09951-00340)


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

  1. С помощью SST извлеките наружное кольцо заднего конического роликового подшипника корпуса переднего дифференциала и шайбу из картера трансмиссии.

    SST
    09387-00041(09387-01030,09387-01041)
    09387-02010
    09387-02020


5. ИЗВЛЕКИТЕ СТОПОРНЫЙ ШТИФТ ВАЛА САТЕЛЛИТОВ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

  1. С помощью бородка и молотка ослабьте накерненную часть корпуса дифференциала.



    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

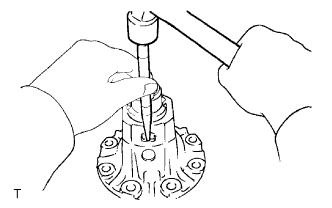

  1. С помощью молотка и бородка с тонким цилиндрическим концом (5 мм) выбейте штифт со стороны коронной шестерни.



6. СНИМИТЕ ВАЛ САТЕЛЛИТОВ ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА № 1


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

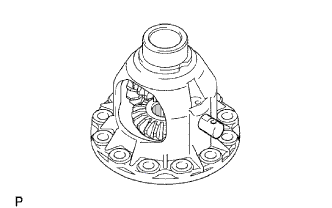

  1. Снимите вал сателлитов переднего дифференциала № 1 с корпуса дифференциала.



7. СНИМИТЕ УПОРНУЮ ШАЙБУ САТЕЛЛИТА ПЕРЕДНЕГО ДИФФЕРЕНЦИАЛА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

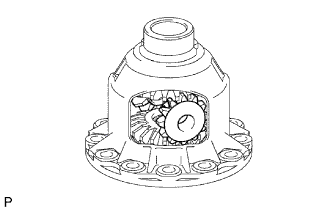

  1. Снимите 2 сателлита переднего дифференциала, 2 упорных шайбы сателлитов переднего дифференциала, 2 полуосевых шестерни переднего дифференциала и 2 упорных шайбы полуосевых шестерен переднего дифференциала с корпуса дифференциала.



8. СНИМИТЕ САЛЬНИК СЕПАРАТОРА ПОДШИПНИКА ПОЛУОСИ ДИФФЕРЕНЦИАЛА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

  1. С помощью SST снимите сальник сепаратора подшипника полуоси дифференциала.

    SST
    09308-00010


9. СНИМИТЕ САЛЬНИК КОЖУХА ТРАНСМИССИИ


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Корпус дифференциала разборка

  1. С помощью SST снимите сальник кожуха трансмиссии в блоке с главной передачей.

    SST
    09308-00010
