Масляный насос повторная сборка. Camry ASV50

Ходовая Часть. Camry ASV50 GSV50 ACV51
Автоматическая Трансмиссия В Блоке С Главной Передачей U241E. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ САЛЬНИК ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА

  2. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ КОРПУСА МАСЛЯНОГО НАСОСА

  3. УСТАНОВИТЕ ВЕДОМУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА

  4. УСТАНОВИТЕ ВЕДУЩУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА

  5. УСТАНОВИТЕ ВАЛ СТАТОРА В СБОРЕ

  6. УСТАНОВИТЕ МАСЛОУПЛОТНИТЕЛЬНОЕ КОЛЬЦО БАРАБАНА МУФТЫ

  7. ПРОВЕРЬТЕ МАСЛЯНЫЙ НАСОС В СБОРЕ

Масляный Насос -- Повторная Сборка



1. УСТАНОВИТЕ САЛЬНИК ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Масляный насос повторная сборка

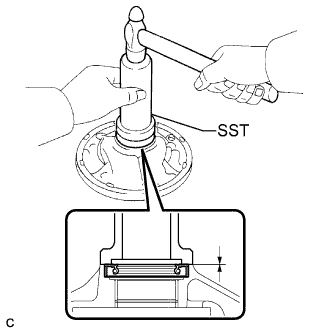

  1. С помощью SST установите в насос новый сальник.

    SST
    09350-32014(09351-32140)
    УКАЗАНИЕ:
    Поверхность сальника должна быть вровень с наружным краем масляного насоса.

  1. Покройте кромку сальника трансмиссионной жидкостью.



2. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ КОРПУСА МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Масляный насос повторная сборка

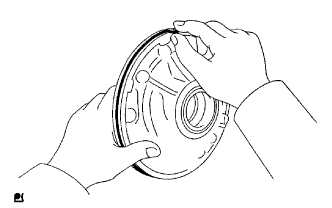

  1. Покройте новое кольцевое уплотнение трансмиссионной жидкостью и установите его на корпус масляного насоса.



3. УСТАНОВИТЕ ВЕДОМУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Масляный насос повторная сборка

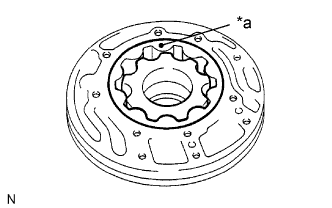

  1. Смажьте ведомую шестерню переднего масляного насоса трансмиссионной жидкостью и установите ее на корпус масляного насоса маркированной стороной вверх.

    Обозначения на рисунке
    *a
    		Метка


4. УСТАНОВИТЕ ВЕДУЩУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Масляный насос повторная сборка

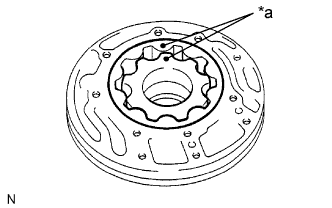

  1. Смажьте ведущую шестерню переднего масляного насоса трансмиссионной жидкостью и установите ее на корпус масляного насоса маркированной стороной вверх.

    Обозначения на рисунке
    *a
    		Метка


5. УСТАНОВИТЕ ВАЛ СТАТОРА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Масляный насос повторная сборка

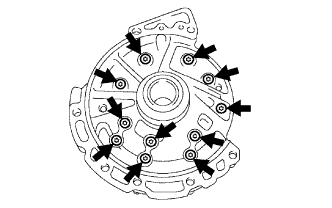

  1. Расположите вал статора, выровняв положения всех болтовых отверстий.

  1. Вверните 11 болтов с помощью торцевой головки T30 ''TORX''.

    Момент затяжки:
    9,8 N*m{100 kgf*cm, 87 in.*lbf}


6. УСТАНОВИТЕ МАСЛОУПЛОТНИТЕЛЬНОЕ КОЛЬЦО БАРАБАНА МУФТЫ


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Масляный насос повторная сборка

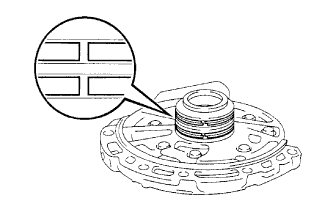

  1. Установите 2 маслоуплотнительных кольца барабана муфты.

    ПРИМЕЧАНИЕ:
    Не разводите чрезмерно концы кольца.


7. ПРОВЕРЬТЕ МАСЛЯНЫЙ НАСОС В СБОРЕ


    Camry ASV50 GSV50 ACV51.Автоматическая Трансмиссия В Блоке С Главной Передачей U241E.Система Автоматической Трансмиссии.Масляный насос повторная сборка

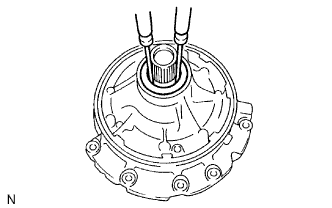

  1. Поверните ведущую шестерню с помощью 2 отверток и убедитесь, что она вращается свободно.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кромку сальника.
