Масляный насос разборка. Camry ASV50
ПРОВЕРЬТЕ МАСЛЯНЫЙ НАСОС В СБОРЕ
СНИМИТЕ МАСЛОУПЛОТНИТЕЛЬНОЕ КОЛЬЦО БАРАБАНА МУФТЫ
СНИМИТЕ ВАЛ СТАТОРА В СБОРЕ
ПРОВЕРЬТЕ ЗАЗОР МАСЛЯНОГО НАСОСА В СБОРЕ
СНИМИТЕ ВЕДУЩУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА
СНИМИТЕ ВЕДОМУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА
СНИМИТЕ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ КОРПУСА ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА
СНИМИТЕ ПЕРЕДНИЙ САЛЬНИК МАСЛЯНОГО НАСОСА
ПРОВЕРЬТЕ ПЕРЕДНИЙ КОРПУС МАСЛЯНОГО НАСОСА И ШЕСТЕРЕН В СБОРЕ
ПРОВЕРЬТЕ ВАЛ СТАТОРА В СБОРЕ
Масляный Насос -- Разборка |
| 1. ПРОВЕРЬТЕ МАСЛЯНЫЙ НАСОС В СБОРЕ |
Поверните ведущую шестерню с помощью 2 отверток и убедитесь, что она вращается свободно.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить кромку сальника.

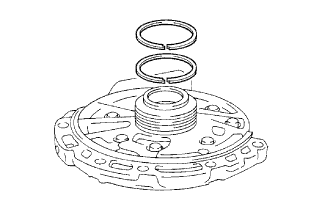

| 2. СНИМИТЕ МАСЛОУПЛОТНИТЕЛЬНОЕ КОЛЬЦО БАРАБАНА МУФТЫ |
Снимите 2 маслоуплотнительных кольца барабана муфты.
| 3. СНИМИТЕ ВАЛ СТАТОРА В СБОРЕ |
С помощью торцевого ключа "TORX" T30 выверните 11 болтов и снимите вал статора.
| 4. ПРОВЕРЬТЕ ЗАЗОР МАСЛЯНОГО НАСОСА В СБОРЕ |

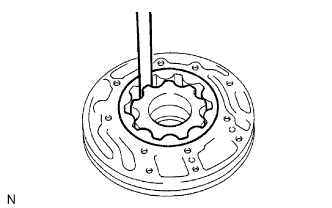

Прижмите ведомую шестерню к одной из сторон корпуса. С помощью комплекта плоских щупов измерьте зазор.
- Номинальный зазор корпуса:
- 0,10 - 0,17 мм (0,00394 - 0,00669 дюйма)
- Максимально допустимый зазор между шестерней и корпусом:
- 0,17 мм (0,00669 дюйма)
Если зазор между шестерней и корпусом превышает максимально допустимый, замените корпус масляного насоса.
Измерьте зазор между зубьями ведомой и ведущей шестерен.
- Номинальный зазор между вершинами зубьев шестерен:
- 0,07 - 0,15 мм (0,00276 - 0,00591 дюйма)
- Максимально допустимый зазор между зубьями шестерен:
- 0,15 мм (0,00591 дюйма)
Если зазор между вершинами зубьев шестерен превышает максимально допустимый, замените масляный насос.

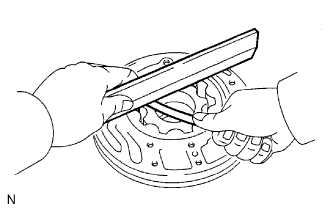

С помощью поверочной линейки и комплекта плоских щупов измерьте боковой зазор обеих шестерен.
- Номинальный боковой зазор:
- 0,02-0,05 мм (0,000787-0,00197 дюйма)
- Максимально допустимый боковой зазор:
- 0,05 мм (0,00197 дюйма)
- Номинальная толщина ведущей шестерни:
Метка
| Толщина
|
1
| 10,690 - 10,699 мм (0,42087 - 0,42122 дюйма)
|
2
| 10,700 - 10,709 мм (0,42126 - 0,42161 дюйма)
|
3
| 10,710 - 10,720 мм (0,42165 - 0,42205 дюйма)
|
4
| 10,721 - 10,730 мм (0,42209 - 0,42244 дюйма)
|
5
| 10,731 - 10,740 мм (0,42248 - 0,42283 дюйма)
|
- Номинальная толщина ведомой шестерни:
Метка
| Толщина
|
1
| 10,690 - 10,699 мм (0,42087 - 0,42122 дюйма)
|
2
| 10,700 - 10,709 мм (0,42126 - 0,42161 дюйма)
|
3
| 10,710 - 10,720 мм (0,42165 - 0,42205 дюйма)
|
4
| 10,721 - 10,730 мм (0,42209 - 0,42244 дюйма)
|
5
| 10,731 - 10,740 мм (0,42248 - 0,42283 дюйма)
|
| 5. СНИМИТЕ ВЕДУЩУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА |

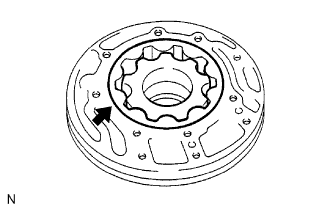

Снимите переднюю ведущую шестерню масляного насоса.
| 6. СНИМИТЕ ВЕДОМУЮ ШЕСТЕРНЮ ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА |

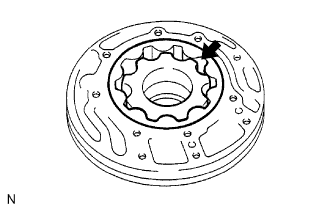

Снимите переднюю ведомую шестерню масляного насоса.
| 7. СНИМИТЕ КОЛЬЦЕВОЕ УПЛОТНЕНИЕ КОРПУСА ПЕРЕДНЕГО МАСЛЯНОГО НАСОСА |

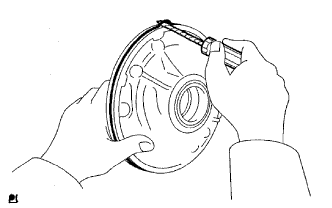

С помощью отвертки отделите кольцевое уплотнение.
- УКАЗАНИЕ:
- Отвертку перед использованием следует изолировать лентой.
| 8. СНИМИТЕ ПЕРЕДНИЙ САЛЬНИК МАСЛЯНОГО НАСОСА |
Зажмите масляный насос в тисках с мягкими губками.
- ПРИМЕЧАНИЕ:
- Соблюдайте осторожность, чтобы не повредить в тисках корпус масляного насоса.
С помощью SST извлеките сальник из корпуса масляного насоса.
- SST
- 09308-00010
| 9. ПРОВЕРЬТЕ ПЕРЕДНИЙ КОРПУС МАСЛЯНОГО НАСОСА И ШЕСТЕРЕН В СБОРЕ |
С помощью индикатора часового типа для отверстий измерьте внутренний диаметр втулки корпуса масляного насоса.
- Номинальный внутренний диаметр:
- 38,11 - 38,14 мм (1,50039 - 1,50157 дюйма)
- Максимальный внутренний диаметр:
- 38,19 мм (1,5035 дюйма)
Если внутренний диаметр превышает максимально допустимый, замените корпус масляного насоса.
| 10. ПРОВЕРЬТЕ ВАЛ СТАТОРА В СБОРЕ |

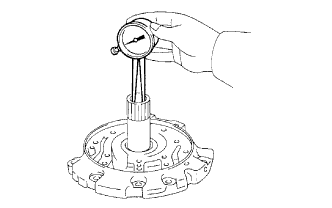

С помощью индикатора часового типа для отверстий измерьте внутренний диаметр втулок вала статора.
- Номинальный внутренний диаметр:
- 20,50 - 21,53 мм (0,8071 - 0,8476 дюйма)
- Максимальный внутренний диаметр:
- 21,57 мм (0,8492 дюйма)
Если внутренний диаметр превышает максимально допустимый, замените вал статора в сборе.
