Переднее сиденье в сборе (с ручным приводом) повторная сборка. Camry ASV50

Установите ручку регулировки направляющих сиденья и введите в зацепление 2 пружины.

Установите пружину спинки раздельного переднего сиденья в сборе и введите в зацепление 4 направляющих.

Заверните 4 болта.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

Введите в зацепление 3 захвата, чтобы установить краевое укрепление подушки левого переднего сиденья.

Заверните винт.

Введите в зацепление 3 захвата, чтобы установить краевое укрепление подушки правого переднего сиденья.

Заверните винт.

Введите в зацепление 3 захвата, чтобы установить краевое укрепление подушки левого переднего сиденья.

Заверните винт.

Введите в зацепление 3 захвата, чтобы установить краевое укрепление подушки правого переднего сиденья.

Заверните винт.

Введите в зацепление направляющую и установите левую внутреннюю крышку регулятора наклона.

Установите внутреннюю накладку правого регулятора наклона и введите в зацепление направляющую.

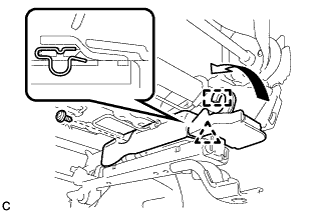

Установите левый нижний защитный щиток подушки переднего сиденья и закрепите его фиксатором.

Введите в зацепление крепление, как показано на рисунке.

Заверните винт.

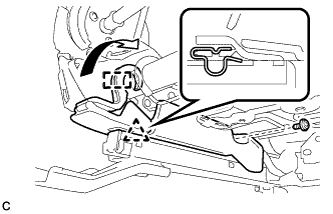

Установите правый нижний защитный щиток подушки переднего сиденья и закрепите его фиксатором.

Введите в зацепление крепление, как показано на рисунке.

Вверните винт.

Установите обивку спинки раздельного переднего сиденья на подушку спинки раздельного переднего сиденья и закрепите ее 6 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Старайтесь не повредить обивку спинки раздельного переднего сиденья.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Установите подушку безопасности переднего сиденья в сборе и закрепите ее 2 новыми гайками.

Момент затяжки:

5,5 N*m{56 kgf*cm, 49 in.*lbf}

Введите в зацепление 2 зажима.

Предварительно закрепите обивку спинки раздельного переднего сиденья вместе с подушкой.

Введите в зацепление 4 захвата и установите 2 держателя подголовника заднего сиденья.

Закрепите 2 кронштейна гайкой.

Момент затяжки:

5,5 N*m{56 kgf*cm, 49 in.*lbf}

ПРЕДОСТЕРЕЖЕНИЕ:

1. На автомобилях с подушками безопасности передних сидений в сборе обивка спинки раздельного переднего сиденья должна закрепляться особенно надежно. Иначе подушка безопасности передних сидений в сборе может не развернуться надлежащим образом.

2. После установки гайки убедитесь в том, что ремень не перекручен.

3. Закрепляйте держатель надежно.


Разверните обивку спинки раздельного переднего сиденья.

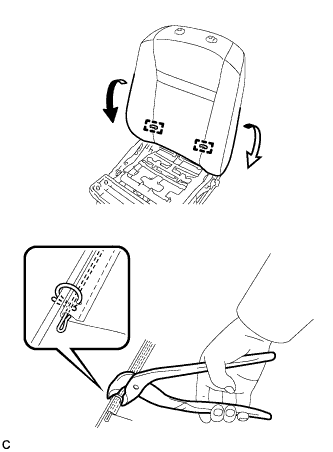

С помощью щипцов для витковых пружин установите 2 новых витковых пружины.

ПРИМЕЧАНИЕ:

1. Старайтесь не повредить обивку спинки раздельного переднего сиденья.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

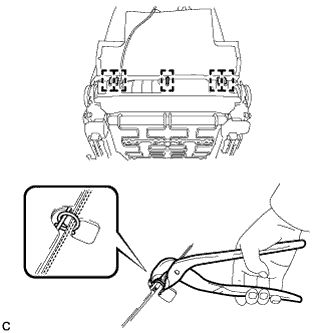

С помощью щипцов для витковых пружин установите 3 новые витковые пружины.

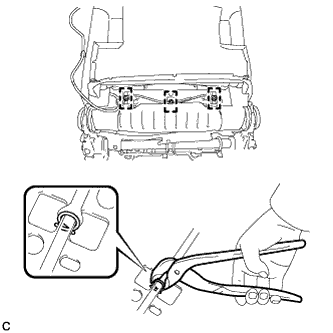

С помощью щипцов для витковых пружин установите 5 новых витковых пружин.

ПРИМЕЧАНИЕ:

1. Старайтесь не повредить обивку спинки раздельного переднего сиденья.

2. При установке витковых пружин постарайтесь минимизировать образование складок.

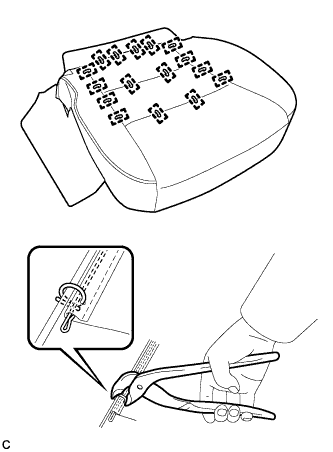

Установите обивку подушки раздельного переднего сиденья на подушку раздельного переднего сиденья и закрепите ее 16 новыми витковыми пружинами, используя щипцы для витковых пружин.

ПРИМЕЧАНИЕ:

1. Старайтесь не повредить обивку подушки раздельного переднего сиденья.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


С помощью съемника витковых пружин наденьте 2 новые витковые пружины.

ПРИМЕЧАНИЕ:

1. Старайтесь не повредить обивку подушки раздельного переднего сиденья.

2. При установке витковых пружин постарайтесь минимизировать образование складок.


Предварительно закрепите обивку подушки раздельного переднего сиденья вместе с подушкой.

Введите в зацепление все крепления.

Установите жгут проводов подушки безопасности передних сидений в сборе и введите в зацепление захват и 3 зажима.

Введите в зацепление крепление, чтобы закрепить жгут проводов подушки безопасности передних сидений в сборе.

Установите замок ремня безопасности переднего сиденья в сборе и закрепите его гайкой.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

ПРИМЕЧАНИЕ:

Не допускайте того, чтобы крепление замка ремня безопасности переднего сиденья накладывалось на выступающую часть регулятора переднего сиденья.

Введите зажим в зацепление.

Введите в зацепление все зажимы под передним сиденьем.

Установите замок ремня безопасности переднего сиденья в сборе и закрепите его гайкой.

Момент затяжки:

42 N*m{428 kgf*cm, 31 ft.*lbf}

ПРИМЕЧАНИЕ:

Не допускайте того, чтобы крепление замка ремня безопасности переднего сиденья накладывалось на выступающую часть регулятора переднего сиденья.

Введите в зацепление 5 захватов и 6 направляющих, чтобы установить внутренний защитный щиток подушки переднего сиденья.

Введите в зацепление 5 захватов и 7 направляющих, чтобы установить внутренний защитный щиток подушки переднего сиденья.

Введите в зацепление 5 захватов, 6 направляющих и фиксатор, чтобы установить защитный щиток подушки переднего сиденья.

Заверните винт.

Введите в зацепление 5 захватов, 7 направляющих и фиксатор, чтобы установить защитный щиток подушки переднего сиденья.

Заверните винт.

Подсоедините резиновую ленту обивки спинки раздельного переднего сиденья.

Установите ручку регулировки положения по вертикали и закрепите ее винтом.

Введите в зацепление захват и установите ручку отпускания регулятора наклона.

Установите 2 заглушки регулятора положения сиденья.
