Переднее сиденье в сборе (с ручным приводом) разборка. Camry ASV50

Снимите 2 заглушки регулятора положения сиденья.

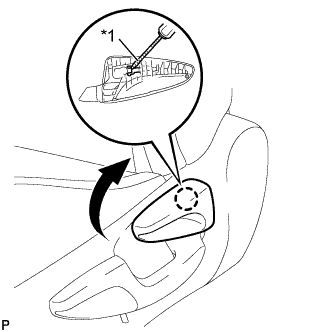

Отверткой с обернутым лентой концом освободите захват и снимите ручку отпускания регулятора угла наклона.

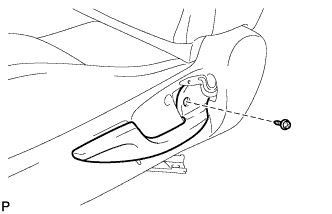

Выверните винт и снимите ручку регулировки положения по вертикали.

Отсоедините резиновую ленту обивки спинки раздельного переднего сиденья.

Выверните винт.

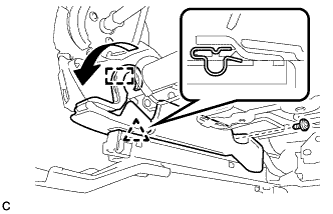

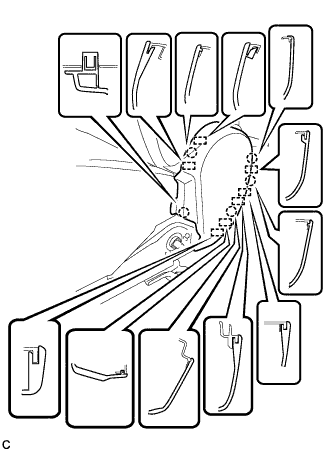

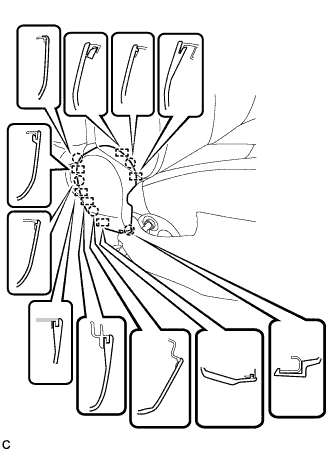

Освободите 5 захвата, 6 направляющих и фиксатор, чтобы снять защитный щиток подушки переднего сиденья.

Выверните винт.

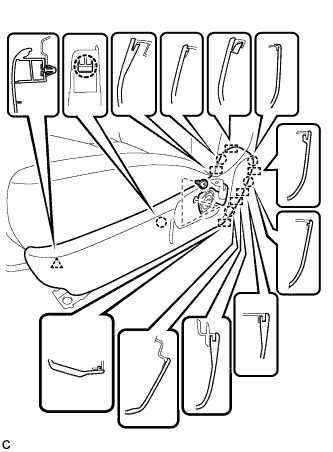

Освободите 5 захвата, 7 направляющих и фиксатор, чтобы снять защитный щиток подушки переднего сиденья.

Освободите 5 захватов и 6 направляющих, чтобы снять внутренний защитный щиток подушки переднего сиденья.

Освободите 5 захватов и 7 направляющих, чтобы снять внутренний защитный щиток подушки переднего сиденья.

Освободите все зажимы под передним сиденьем.

Расцепите зажим.

Отверните гайку и снимите замок ремня безопасности переднего сиденья в сборе.

Отверните гайку и снимите замок ремня безопасности переднего сиденья в сборе.

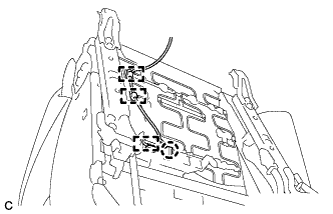

Освободите крепление и отсоедините жгут проводов подушки безопасности передних сидений в сборе.

Освободите захват и 3 зажима, и отсоедините жгут проводов подушки безопасности передних сидений в сборе.

Освободите крюк.

Освободите все крепления и снимите обивку подушки раздельного переднего сиденья с подушкой.

Снимите 2 витковые пружины.

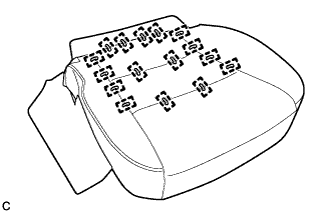

Освободите 16 витковых пружин и снимите обивку подушки раздельного переднего сиденья с подушки раздельного переднего сиденья.

Снимите 5 витковых пружин.

Снимите 3 витковых пружины.

Снимите 2 витковых пружины.

Разверните обивку спинки раздельного переднего сиденья.

Отверните гайку и снимите 2 кронштейна.

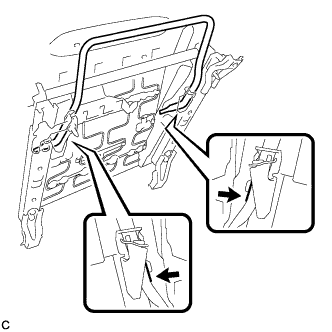

Освободите 4 захвата и снимите 2 держателя подголовника переднего сиденья.

Снимите обивку спинки раздельного переднего сиденья с подушкой.

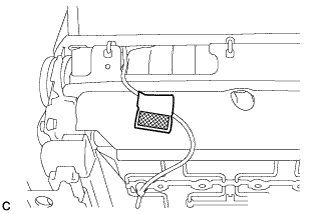

Расцепите 2 зажима.

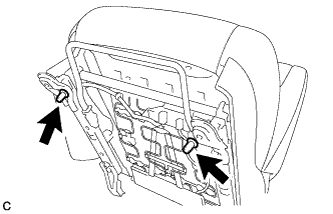

Отверните 2 гайки и снимите подушку безопасности переднего сиденья.

ПРЕДОСТЕРЕЖЕНИЕ:

1. Гайки запрещается использовать повторно.

2. Убедитесь, что пружина спинки раздельного переднего сиденья не деформирована. Если это так, замените ее новой.


Освободите 6 витковых пружин и снимите обивку спинки раздельного переднего сиденья с подушки спинки раздельного переднего сиденья.

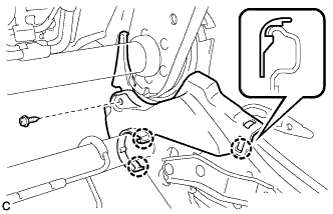

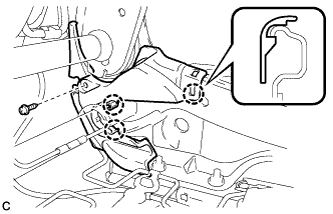

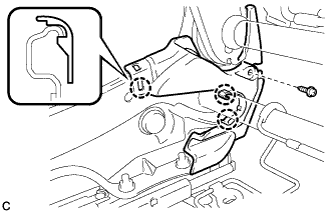

Выверните винт.

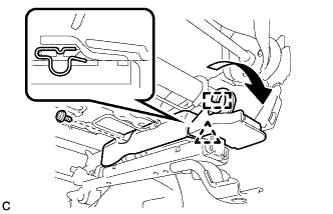

Освободите крепление, как показано на рисунке.

Освободите фиксатор и снимите левый нижний защитный щиток подушки переднего сиденья.

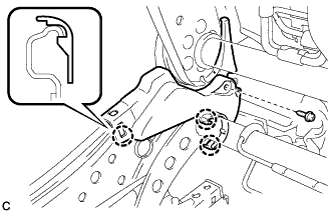

Выверните винт.

Освободите крепление, как показано на рисунке.

Освободите фиксатор и снимите правый нижний защитный щиток подушки переднего сиденья.

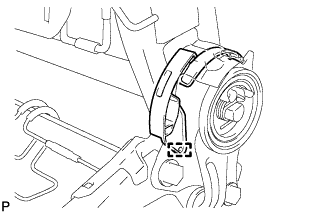

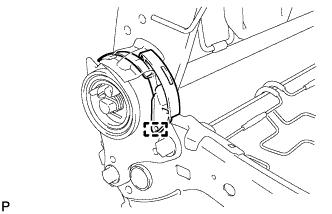

Освободите направляющую и снимите левую внутреннюю крышку регулятора наклона.

Освободите направляющую и снимите правую внутреннюю крышку регулятора наклона.

Выверните винт.

Освободите 3 захвата, чтобы снять краевое укрепление подушки левого переднего сиденья.

Выверните винт.

Освободите 3 захвата, чтобы снять краевое укрепление подушки правого переднего сиденья.

Выверните винт.

Освободите 3 захвата, чтобы снять краевое укрепление подушки левого переднего сиденья.

Выверните винт.

Освободите 3 захвата, чтобы снять краевое укрепление подушки правого переднего сиденья.

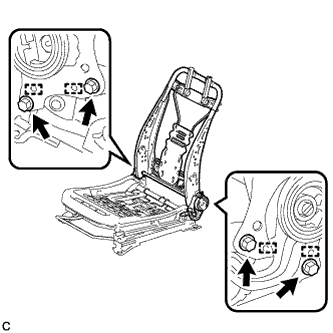

Выверните 4 болта.

Освободите 4 направляющих и снимите пружину спинки раздельного переднего сиденья в сборе.

Освободите 2 пружины и снимите ручку регулировки направляющих сиденья.
