Переднее сиденье в сборе (с ручным приводом) установка. Camry ASV50

Внутреннее Оборудование Автомобиля. Camry ASV50 GSV50 ACV51
Сиденья. Camry ASV50 GSV50 ACV51

  1. УСТАНОВИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

  2. ПРОВЕРЬТЕ ЗАМКИ РЕГУЛЯТОРОВ НАПРАВЛЯЮЩИХ СИДЕНЬЯ

  3. УСТАНОВИТЕ ЗАДНИЙ ЩИТОК КРОНШТЕЙНА ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ

  4. УСТАНОВИТЕ ЗАДНИЙ ЩИТОК КРОНШТЕЙНА НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ

  5. УСТАНОВИТЕ ПЕРЕДНИЙ ЩИТОК КРОНШТЕЙНА ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ

  6. УСТАНОВИТЕ ПЕРЕДНИЙ ЩИТОК КРОНШТЕЙНА НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ

  7. УСТАНОВИТЕ ПОДГОЛОВНИК ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

  8. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ

  9. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS

Переднее Сиденье В Сборе (С Ручным Приводом) -- Установка



1. УСТАНОВИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

  1. Установите переднее сиденье в сборе в салон.

    ПРИМЕЧАНИЕ:
    Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

  1. Подсоедините все разъемы и зажимы под сиденьем.

  1. Временно закрепите переднее сиденье в сборе 4 болтами.

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.



    Camry ASV50 GSV50 ACV51.Сиденья.Система Передних Сидений С Электроприводом.Переднее сиденье в сборе (с ручным приводом) установка

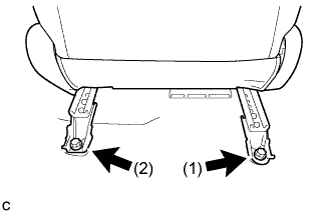

  1. Затяните 2 болта на передней стороне сиденья.

    Момент затяжки:
    37 N*m{377 kgf*cm, 27 ft.*lbf}
    ПРИМЕЧАНИЕ:
    Затягивайте болты в порядке, указанном на рисунке.

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.



    Camry ASV50 GSV50 ACV51.Сиденья.Система Передних Сидений С Электроприводом.Переднее сиденье в сборе (с ручным приводом) установка

  1. Затяните 2 болта на задней стороне сиденья.

    Момент затяжки:
    37 N*m{377 kgf*cm, 27 ft.*lbf}
    ПРИМЕЧАНИЕ:
    Затягивайте болты в порядке, указанном на рисунке.


2. ПРОВЕРЬТЕ ЗАМКИ РЕГУЛЯТОРОВ НАПРАВЛЯЮЩИХ СИДЕНЬЯ

  1. При горизонтальном перемещении переднего сиденья убедитесь, что левый и правый регуляторы перемещаются плавно и фиксируются одновременно. Если регуляторы сиденья не фиксируются одновременно, ослабьте болты крепления сиденья и отрегулируйте положения регуляторов.



3. УСТАНОВИТЕ ЗАДНИЙ ЩИТОК КРОНШТЕЙНА ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее переднее положение.

  1. Установите задний щиток кронштейна внутренней направляющей сиденья и закрепите его 2 захватами.



4. УСТАНОВИТЕ ЗАДНИЙ ЩИТОК КРОНШТЕЙНА НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ

  1. Установите задний щиток кронштейна наружной направляющей сиденья и закрепите его 2 захватами.



5. УСТАНОВИТЕ ПЕРЕДНИЙ ЩИТОК КРОНШТЕЙНА ВНУТРЕННЕЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ

  1. Поднимите вверх ручку регулировки направляющих сиденья и переместите сиденье в крайнее заднее положение.

  1. Установите передний щиток кронштейна внутренней направляющей сиденья и закрепите его 2 захватами.



6. УСТАНОВИТЕ ПЕРЕДНИЙ ЩИТОК КРОНШТЕЙНА НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ

  1. Установите передний щиток кронштейна наружной направляющей сиденья и закрепите его 2 захватами.



7. УСТАНОВИТЕ ПОДГОЛОВНИК ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ


8. ПОДСОЕДИНИТЕ ПРОВОД К ОТРИЦАТЕЛЬНОМУ ВЫВОДУ АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРИМЕЧАНИЕ:
После подсоединения провода необходимо инициализировать некоторые системы (Нажмите здесь).


9. ПРОВЕРЬТЕ КОНТРОЛЬНУЮ ЛАМПУ АВАРИЙНОГО СОСТОЯНИЯ SRS
(Нажмите здесь)
