Система Круиз-Контроля -- Контакты Ecm |

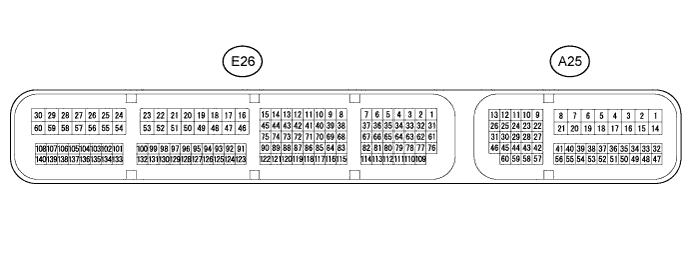

| ПРОВЕРЬТЕ ECM |
| Номера контактов (обозначения) | Цвет проводки | Описание контактов | Условие | Заданные условия |
| A25-23 (TC) - E26-16 (E1) | P - BR | Подсоединен к контакту TC разъема DLC3 | Зажигание включено | 11-14 В |
| A25-23 (TC) - E26-16 (E1) | P - BR | Подсоединен к контакту TC разъема DLC3 | Контакты TC и CG разъема DLC3 соединены | Менее 1 В |
| A25-11 (STP) - E26-16 (E1) | BE - BR | Стоп-сигнал | Замок зажигания в положении ON (ВКЛ), педаль тормоза нажата | 11 - 14 В |
| A25-11 (STP) - E26-16 (E1) | BE - BR | Стоп-сигнал | Замок зажигания в положении ON (ВКЛ), педаль тормоза отпущена | Менее 1 В |
| A25-40 (CCS) - E26-16 (E1) | W - BR | Цепь выключателя круиз-контроля | Выключатель круиз-контроля выключен | 1 МОм или более |
| A25-40 (CCS) - E26-16 (E1) | W - BR | Цепь выключателя круиз-контроля | Выключатель круиз-контроля включен | Менее 2,5 Ом |
| A25-40 (CCS) - E26-16 (E1) | W - BR | Цепь выключателя круиз-контроля | Выключатель +/RES включен | 235 - 245 Ом |
| A25-40 (CCS) - E26-16 (E1) | W - BR | Цепь выключателя круиз-контроля | Выключатель -/SET включен | 617 - 643 Ом |
| A25-40 (CCS) - E26-16 (E1) | W - BR | Цепь выключателя круиз-контроля | выключатель CANCEL включен | 1509 - 1571 Ом |
| A25-24 (ST1-) - E26-16 (E1) | GR - BR | Стоп-сигнал | Замок зажигания в положении ON (ВКЛ), педаль тормоза нажата | Менее 1 В |
| A25-24 (ST1-) - E26-16 (E1) | GR - BR | Стоп-сигнал | Замок зажигания в положении ON (ВКЛ), Педаль тормоза отпущена | 11-14 В |
| E26-67 (D) - E26-16 (E1) | G - BR | Сигнал положения D рычага переключения передач | Замок зажигания в положении ON (ВКЛ), Рычаг переключения передач в положении D или S | 11 - 14 В |
| E26-67 (D) - E26-16 (E1) | G - BR | Сигнал положения D рычага переключения передач | Замок зажигания в положении ON (ВКЛ), Рычаг переключения передач в положении, отличном от D или S | Менее 1 В |
| A25-43 (SFTD) - E26-16 (E1) | V - BR | Сигнал переключения на более низкую передачу | Зажигание включено, рычаг переключения передач установлен в положение S | 11 - 14 В |
| Зажигание включено и рычаг переключения передач установлен в положение "-" (переключение на более низкую передачу) | Менее 1 В | |||
| A25-42 (SFTU) - E26-16 (E1) | R - BR | Сигнал переключения на более высокую передачу | Зажигание включено, рычаг переключения передач установлен в положение S | 11 - 14 В |
| Зажигание включено и рычаг переключения передач установлен в положение "+" (переключение на более высокую передачу) | Менее 1 В |
| Номера контактов (обозначения) | Цвет проводки | Описание контактов | Условие | Заданные условия |
| A25-45 (TC) - E26-49 (E1) | P - BR | Подсоединен к контакту TC разъема DLC3 | Зажигание включено | 11-14 В |
| A25-45 (TC) - E26-49 (E1) | P - BR | Подсоединен к контакту TC разъема DLC3 | Контакты TC и CG разъема DLC3 соединены | Менее 1 В |
| A25-51 (STP) - E26-49 (E1) | BE - BR | Стоп-сигнал | Замок зажигания в положении ON (ВКЛ), педаль тормоза нажата | 11 - 14 В |
| A25-51 (STP) - E26-49 (E1) | BE - BR | Стоп-сигнал | Замок зажигания в положении ON (ВКЛ), педаль тормоза отпущена | Менее 1 В |
| A25-47 (CCS) - E26-49 (E1) | W - BR | Цепь выключателя круиз-контроля | Выключатель круиз-контроля выключен | 1 МОм или более |
| A25-47 (CCS) - E26-49 (E1) | W - BR | Цепь выключателя круиз-контроля | Выключатель круиз-контроля включен | Менее 2,5 Ом |
| A25-47 (CCS) - E26-49 (E1) | W - BR | Цепь выключателя круиз-контроля | Выключатель +/RES включен | 235 - 245 Ом |
| A25-47 (CCS) - E26-49 (E1) | W - BR | Цепь выключателя круиз-контроля | Выключатель -/SET включен | 617 - 643 Ом |
| A25-47 (CCS) - E26-49 (E1) | W - BR | Цепь выключателя круиз-контроля | выключатель CANCEL включен | 1509 - 1571 Ом |
| A25-36 (ST1-) - E26-49 (E1) | GR - BR | Стоп-сигнал | Замок зажигания в положении ON (ВКЛ), педаль тормоза нажата | Менее 1 В |
| A25-36 (ST1-) - E26-49 (E1) | GR - BR | Стоп-сигнал | Замок зажигания в положении ON (ВКЛ), Педаль тормоза отпущена | 11-14 В |
| E26-69 (D) - E26-49 (E1) | G - BR | Сигнал положения D рычага переключения передач | Замок зажигания в положении ON (ВКЛ), Рычаг переключения передач в положении D или S | 11 - 14 В |
| E26-69 (D) - E26-49 (E1) | G - BR | Сигнал положения D рычага переключения передач | Замок зажигания в положении ON (ВКЛ), Рычаг переключения передач в положении, отличном от D или S | Менее 1 В |
| A25-50 (SFTD) - E26-49 (E1) | V - BR | Сигнал переключения на более низкую передачу | Зажигание включено, рычаг переключения передач установлен в положение S | 11 - 14 В |
| Зажигание включено и рычаг переключения передач установлен в положение "-" (переключение на более низкую передачу) | Менее 1 В | |||
| A25-34 (SFTU) - E26-49 (E1) | R - BR | Сигнал переключения на более высокую передачу | Зажигание включено, рычаг переключения передач установлен в положение S | 11 - 14 В |
| Зажигание включено и рычаг переключения передач установлен в положение "+" (переключение на более высокую передачу) | Менее 1 В |
