СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ - Цепь переключателя стеклоочистителя и стеклоомывателя


ОПИСАНИЕ

Цепь определяет состояние переключателя стеклоочистителя ветрового стекла (переключателя переднего стеклоочистителя и выключателя переднего стеклоомывателя) и направляет соответствующий сигнал на реле стеклоочистителя ветрового стекла.

СХЕМА СОЕДИНЕНИЙ


Для моделей с левосторонним рулевым управлением

Camry ASV50 GSV50 ACV51.Стеклоочистители Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Система стеклоочистителей и стеклоомывателей цепь переключателя стеклоочистителя и стеклоомывателя


Для моделей с правосторонним рулевым управлением

Camry ASV50 GSV50 ACV51.Стеклоочистители Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Система стеклоочистителей и стеклоомывателей цепь переключателя стеклоочистителя и стеклоомывателя


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ


    Camry ASV50 GSV50 ACV51.Стеклоочистители Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Система стеклоочистителей и стеклоомывателей цепь переключателя стеклоочистителя и стеклоомывателя

  1. Для моделей с левосторонним рулевым управлением:

    1. Снимите переключатель стеклоочистителя ветрового стекла в сборе (Нажмите здесь).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Переключатель переднего стеклоочистителя
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      I32-3 (+1) - I32-1 (+S)
      		OFF (ВЫКЛ)
      		Менее 1 Ом
      I32-3 (+1) - I32-2 (+B)
      		MIST
      LO
      I32-2 (+B) - I32-4 (+2)
      		HI
      I32-8 (AUTO) - I32-9 (E)
      		AUTO
      Выключатель переднего стеклоомывателя
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      I31-4 (EW) - I31-7 (WF)
      		ON (ВКЛ)
      		Менее 1 Ом
      OFF (ВЫКЛ)
      		10 кОм или более
      Регулировочное кольцо*
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      I32-7 (VR1) - I32-6 (VR2)
      		P1
      		209 - 231 Ом
      P2
      		114 - 126 Ом
      P3
      		58,9 - 65,1 Ом
      P4
      		Менее 1 Ом
      УКАЗАНИЕ:
      *: Чувствительность датчика дождя регулируется с помощью регулировочного кольца переключателя стеклоочистителя ветрового стекла.

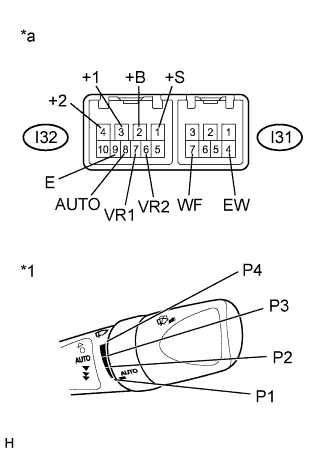

      Обозначения на рисунке
      *1
      		Переключатель стеклоочистителя ветрового стекла в сборе (положение регулировочного кольца)
      *a
      		Устройство с неподсоединенным жгутом проводов
      (переключатель стеклоочистителя ветрового стекла в сборе)


    Camry ASV50 GSV50 ACV51.Стеклоочистители Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей.Система стеклоочистителей и стеклоомывателей цепь переключателя стеклоочистителя и стеклоомывателя

  1. Для моделей с правосторонним рулевым управлением:

    1. Снимите переключатель стеклоочистителя ветрового стекла в сборе (Нажмите здесь).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Переключатель переднего стеклоочистителя
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      I32-2 (+1) - I32-4 (+S)
      		OFF (ВЫКЛ)
      		Менее 1 Ом
      I32-2 (+1) - I32-3 (+B)
      		MIST
      LO
      I32-3 (+B) - I32-1 (+2)
      		HI
      I32-7 (AUTO) - I32-6 (E)
      		AUTO
      Выключатель переднего стеклоомывателя
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      I31-7 (EW) - I31-4 (WF)
      		ON (ВКЛ)
      		Менее 1 Ом
      OFF (ВЫКЛ)
      		10 кОм или более
      Регулировочное кольцо*
      Контакты для подключения диагностического прибора
      		Положение переключателя
      		Заданные условия
      I32-9 (VR1) - I32-8 (VR2)
      		P1
      		209 - 231 Ом
      P2
      		114 - 126 Ом
      P3
      		58,9 - 65,1 Ом
      P4
      		Менее 1 Ом
      УКАЗАНИЕ:
      *: Чувствительность датчика дождя регулируется с помощью регулировочного кольца переключателя стеклоочистителя ветрового стекла.

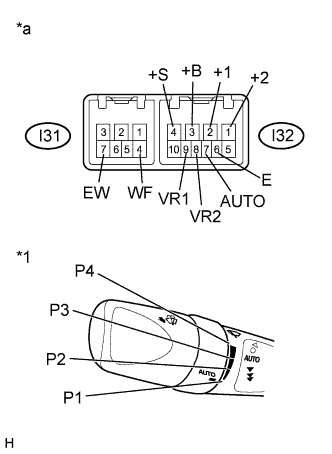

      Обозначения на рисунке
      *1
      		Переключатель стеклоочистителя ветрового стекла в сборе (положение регулировочного кольца)
      *a
      		Устройство с неподсоединенным жгутом проводов
      (переключатель стеклоочистителя ветрового стекла в сборе)


NG
ЗАМЕНИТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ (Нажмите здесь)
OK


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА - РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА И МАССА)

  1. Для моделей с левосторонним рулевым управлением:

    1. Отсоедините разъем I72 реле стеклоочистителя ветрового стекла в сборе и разъем B1*1 или A29*2 электродвигателя стеклоочистителя ветрового стекла в сборе.

      1. *1: Для моделей производства TMC
      2. *2: Для моделей производства TMMR

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Условие
      		Заданные условия
      I32-2 (+B) - I72-2 (IG)
      		Всегда
      		Менее 1 Ом
      I32-2 (+B) - масса
      		Всегда
      		10 кОм или более
      I32-3 (+1) - B1-5 (+1)*1
      		Всегда
      		Менее 1 Ом
      I32-3 (+1) - A29-5 (+1)*2
      		Всегда
      		Менее 1 Ом
      I32-3 (+1) - масса
      		Всегда
      		10 кОм или более
      I32-4 (+2) - I72-11 (+2)
      		Всегда
      		Менее 1 Ом
      I32-4 (+2) - B1-3 (+2)*1
      		Всегда
      		Менее 1 Ом
      I32-4 (+2) - A29-3 (+2)*2
      		Всегда
      		Менее 1 Ом
      I32-4 (+2) - масса
      		Всегда
      		10 кОм или более
      I32-1 (+S) - I72-10 (+1)
      		Всегда
      		Менее 1 Ом
      I32-1 (+S) - масса
      		Всегда
      		10 кОм или более
      I32-8 (AUTO) - I72-3 (C1)
      		Всегда
      		Менее 1 Ом
      I32-8 (AUTO) - масса
      		Всегда
      		10 кОм или более
      I32-9 (E) - I72-5 (CO)
      		Всегда
      		Менее 1 Ом
      I32-9 (E) - масса
      		Всегда
      		10 кОм или более
      I32-7 (VR1) - I72-21 (VR1)
      		Всегда
      		Менее 1 Ом
      I32-7 (VR1) - масса
      		Всегда
      		10 кОм или более
      I32-6 (VR2) - I72-8 (VR2)
      		Всегда
      		Менее 1 Ом
      I32-6 (VR2) - масса
      		Всегда
      		10 кОм или более
      I31-7 (WF) - I72-25 (W)
      		Всегда
      		Менее 1 Ом
      I31-7 (WF) - масса
      		Всегда
      		10 кОм или более
      I31-4 (EW) - масса
      		Всегда
      		Менее 1 Ом
      1. *1: Для моделей производства TMC
      2. *2: Для моделей производства TMMR

  1. Для моделей с правосторонним рулевым управлением:

    1. Отсоедините разъем I72 реле стеклоочистителя ветрового стекла в сборе и разъем B1 электродвигателя стеклоочистителя ветрового стекла в сборе.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Условие
      		Заданные условия
      I32-3 (+B) - I72-2 (IG)
      		Всегда
      		Менее 1 Ом
      I32-3 (+B) - масса
      		Всегда
      		10 кОм или более
      I32-2 (+1) - B1-1 (+1)
      		Всегда
      		Менее 1 Ом
      I32-2 (+1) - масса
      		Всегда
      		10 кОм или более
      I32-1 (+2) - I72-11 (+2)
      		Всегда
      		Менее 1 Ом
      I32-1 (+2) - B1-4 (+2)
      		Всегда
      		Менее 1 Ом
      I32-1 (+2) - масса
      		Всегда
      		10 кОм или более
      I32-4 (+S) - I72-10 (+1)
      		Всегда
      		Менее 1 Ом
      I32-4 (+S) - масса
      		Всегда
      		10 кОм или более
      I32-7 (AUTO) - I72-3 (C1)
      		Всегда
      		Менее 1 Ом
      I32-7 (AUTO) - масса
      		Всегда
      		10 кОм или более
      I32-6 (E) - I72-5 (CO)
      		Всегда
      		Менее 1 Ом
      I32-6 (E) - масса
      		Всегда
      		10 кОм или более
      I32-9 (VR1) - I72-21 (VR1)
      		Всегда
      		Менее 1 Ом
      I32-9 (VR1) - масса
      		Всегда
      		10 кОм или более
      I32-8 (VR2) - I72-8 (VR2)
      		Всегда
      		Менее 1 Ом
      I32-8 (VR2) - масса
      		Всегда
      		10 кОм или более
      I31-4 (WF) - I72-25 (W)
      		Всегда
      		Менее 1 Ом
      I31-4 (WF) - масса
      		Всегда
      		10 кОм или более
      I31-7 (EW) - масса
      		Всегда
      		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К СЛЕДУЮЩЕМУ ПРЕДПОЛАГАЕМОМУ УЧАСТКУ, УКАЗАННОМУ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
